OperWrt 环境搭建

首次编译

  1. openwrt源代码下载(lede为例说明)

    #Lean 大佬的源码仓库 需要访问github 可能速度不行
git clone https://github.com/coolsnowwolf/lede

# 或者 使用下面的国内镜像源 下载比较快
git clone https://gitee.com/robot-open-source/lede.git

  2. 修改部分代理 否则编译的时候有肯能会报错

    参见https://github.com/goproxy/goproxy.cn/blob/master/README.zh-CN.md 説明

    export GO111MODULE=on
export GOPROXY=https://goproxy.cn

    或者全局生效

    echo "export GO111MODULE=on" >> ~/.profile
echo "export GOPROXY=https://goproxy.cn" >> ~/.profile
source ~/.profile

  3. 添加部分软件源

    cd lede
vim eeds.conf.default
#最后行添加下面两句
src-git kenzo https://github.com/kenzok8/openwrt-packages
src-git small https://github.com/kenzok8/small

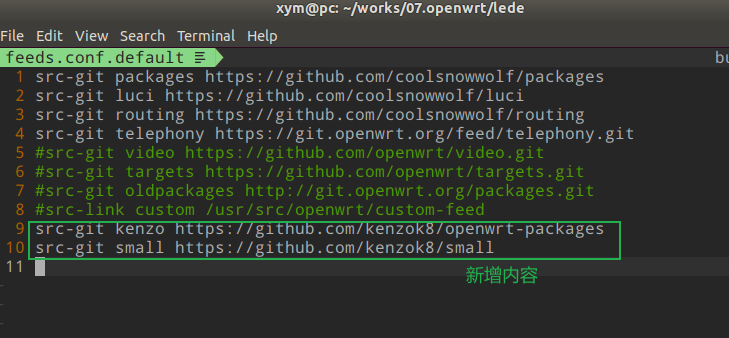

    修改后如下：

  4. 安装编译依赖

    sudo apt update -y
sudo apt full-upgrade -y
sudo apt install -y ack antlr3 asciidoc autoconf automake autopoint binutils bison build-essential \
bzip2 ccache cmake cpio curl device-tree-compiler fastjar flex gawk gettext gcc-multilib g++-multilib \
git gperf haveged help2man intltool libc6-dev-i386 libelf-dev libglib2.0-dev libgmp3-dev libltdl-dev \
libmpc-dev libmpfr-dev libncurses5-dev libncursesw5-dev libreadline-dev libssl-dev libtool lrzsz \
mkisofs msmtp nano ninja-build p7zip p7zip-full patch pkgconf python2.7 python3 python3-pip libpython3-dev qemu-utils \
rsync scons squashfs-tools subversion swig texinfo uglifyjs upx-ucl unzip vim wget xmlto xxd zlib1g-dev

  5. 更新feeds，feeds是扩展的软件包，独立于 Open­Wrt 源码之外，所以需要单独进行拉取和更新

    ./scripts/feeds update -a     # 更新
./scripts/feeds install -a    # 安装

  6. 配置

    #使用默认配置
make defconfig
#或者使用自己的配置
make menuconfig

  7. 下载dl库

    make download -j8

    注意：此时有可能下载文件有问题，使用下面的命令看看下载的文件有没有小于1kb的

    # 列出dl目录下 大小小于1kb的文件
find dl -size -1024c -exec ls -l {} \;

#如果有小于1kb的文件请执行下面的命令，把下载不完全的文件删除掉，然后重新下载
find dl -size -1024c -exec rm -f {} \;
make download

#直到dl目录下没有小于1kb的文件即可，否则请重复执行该步骤，如果重复了很多次还是不行，请放弃吧，你被墙的太狠了

    注意：在编译时需要连接互联网，因为OpenWrt采用补丁包方式来管理代码，第三方的代码不放在它自己的代码库中，仅在编译前从第三方服务器下载（编译时首先从Internet 上下载软件模块代码，因为OpenWrt 仅有编译及配置指令，各种依赖的代码包在上游网站及代码仓库里面。 OpenWrt 网站也有第三方的代码包镜像，在上游网站不可用时将使用 OpenWrt 自己的服 务器地址，下载地址为： http://downloads.openwrt.org/sources/

  8. 编译

    # 第一次的时候请使用 -j1  否则可能出错
make V=s -j1

  9. 编译完成后查看生成的文件

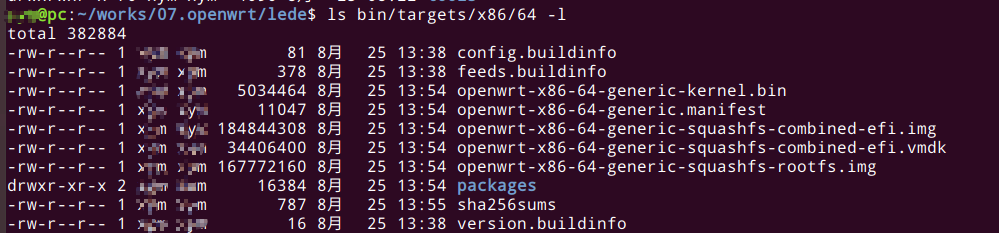

    ls bin/targets/x86/64

    結果如下：

  10. todo

第二次编译

如果第一次已經编译通过，现在想同步源代码，并重新编译的时候，请执行下面的操作，此时应该比首次的时候要快很多

cd lede
git pull
./scripts/feeds update -a
./scripts/feeds install -a
make defconfig
make download -j8
make V=s -j$(nproc)

重新配置

如果第一次已经编译通过，不使用默认配置，自己根据需求配置的话，请执行下面的操作

rm -rf ./tmp && rm -rf .config
make menuconfig
make V=s -j$(nproc)

知识点

  1. 单独编译模块

    • make package/tcpdump/clean：清除编译生成的文件，包含安装包及编译过程生成的 临时文件

    • make package/tcpdump/prepare：进行编译准备，包含下载软件代码包、并解压缩和 打补丁

    • make package/tcpdump/configure：根据设置选项进行配置并生成 Makefile

    • make package/tcpdump/compile：根据生成的 Makefile 进行编译

    • make package/tcpdump/install：生成安装包

    注意：上面是一個軟件包单独编译的步骤，且均可以使用-j -V参数

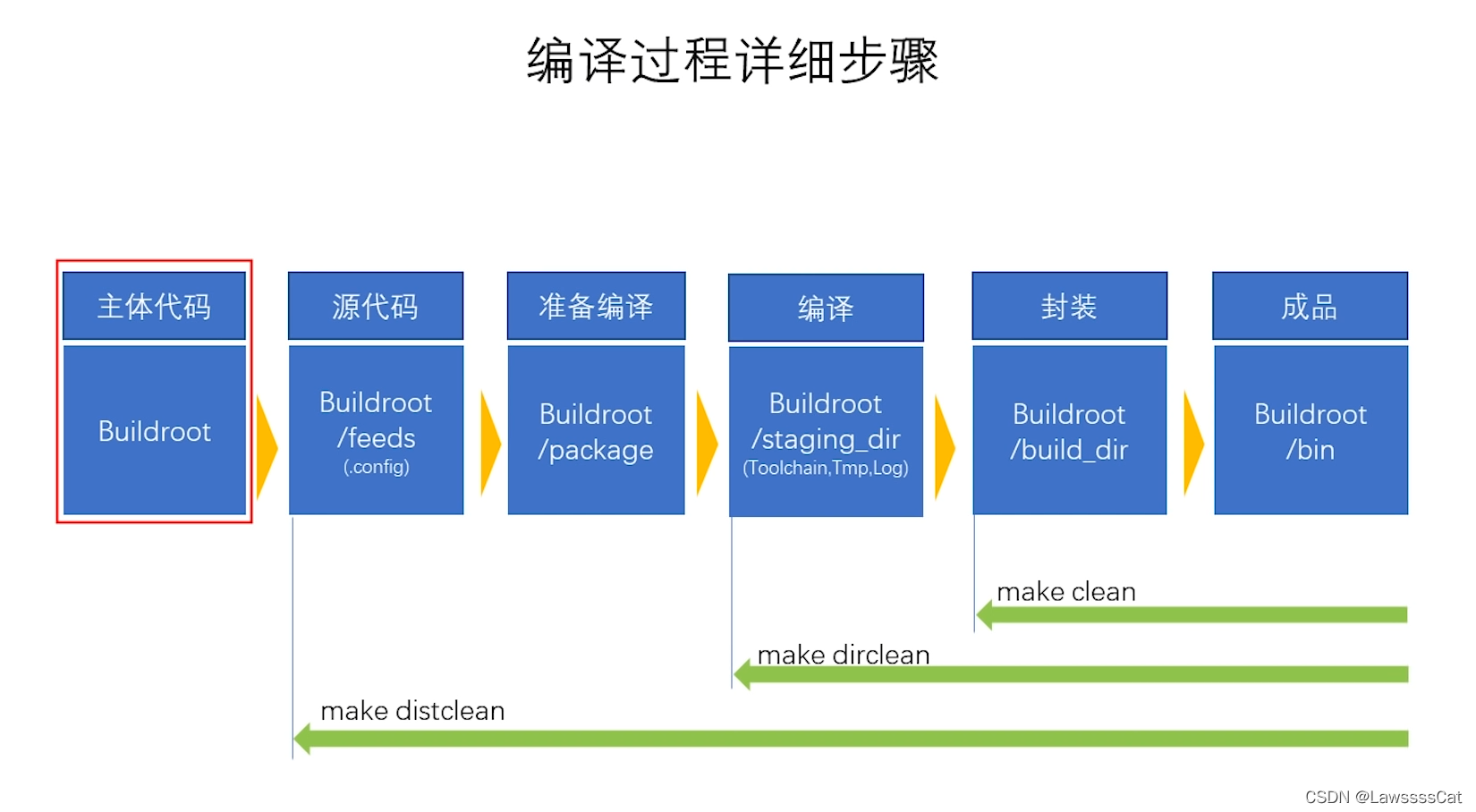

  2. 其他全局编译命令

    • make download：下载所有已选择的软件代码压缩包

    • make clean：清理bin目录下生成的烧录镜像文件

      clean: FORCE
  rm -rf $(BUILD_DIR) $(STAGING_DIR) $(BIN_DIR) $(OUTPUT_DIR)/packages/$(ARCH_PACKAGES) $(BUILD_LOG_DIR) $(TOPDIR)/staging_dir/packages

    • make dirclean：make clean+清除交叉编译工具及工具链目录

      dirclean:clean
  rm -rf $(STAGING_DIR_HOST) $(STAGING_DIR_HOSTPKG) $(TOOLCHAIN_DIR) $(BUILD_DIR_BASE)/host $(BUILD_DIR_BASE)/hostpkg $(BUILD_DIR_TOOLCHAIN)
  rm -rf $(TMP_DIR)

    • make distclean: 清除所有相关的东西，包括下载的软件包，配置文件，feed内容等，一夜回到解放前

    • git clean -xdf：还原 Open­Wrt 源码到初始状态

      如果把源码改坏了，想恢复为最初下载的样子

    • make printdb：输出所有的编译变量定义

    • make kernel_menuconfig：内核配置

    • make -C build_dir/target-*/u-boot-*/ menuconfig ：u-boot配置

    • 总结

  3. todo

Openwrt的feeds机制

feeds update命令执行的过程

  1. 执行feeds update命令，会根据feeds.conf.default或者feeds.conf文件，下载依赖包到feeds文件夹

  2. 此时还没有放到和feeds目录同级的 $(TOPDIR)/package文件夹里

  3. 第一次feeds install会先扫描package目录，然后再把 feeds文件夹里的依赖包，通过软连接方式放进$(TOPDIR)/ package/feeds/目录

  4. 所以原先已经在 package目录里的软件包，第一次会报缺少一些依赖包，之后再运行就不会报了，因为 feeds文件夹已经软链接放在 package目录里了。

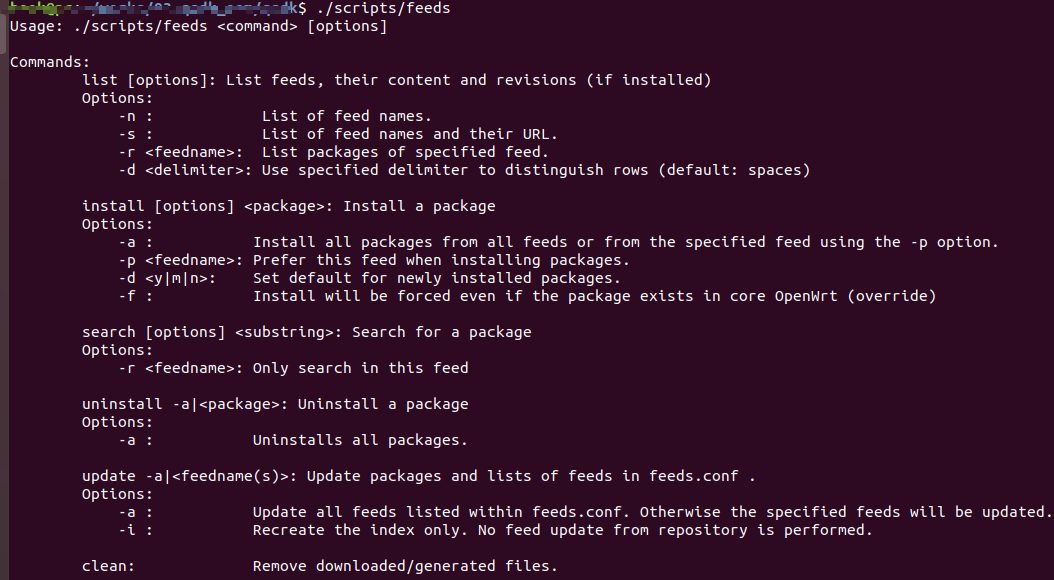

feeds用法

  • list

    • 说明：从创建的索引文件feed.index中读取列表并显示。只有进行更新之后才能查看列表

    • 命令格式

      ./scripts/feeds list 选项

    • 选项

      -n : 列出库名称
-s : 列出库名称和他们的URL
-r <库名称>: 列出指定的库
-d <分隔符>: 使用特定的分隔符来区分每一行(默认:空格)

  • install

    • 说明：安装软件包以及它所依赖的软件包，从feeds目录安装到package目录，即在package/feeds目录创建软件包的软链接。只有安装之后，在后面执行make menuconfig时，才可以对相关软件包是否编译进行选择

    • 命令格式

      ./scripts/feeds install 选项

    • 选项

      -a : 安装所有的软件包
-p <库名>: 单独安装软件包
-d <y|m|n>: 设置新安装的软件默认状态.
-f : 强制安装软件，如果存在则覆盖

  • search

    • 说明：按照给定的字符串来查找软件包，需要传入一个字符串参数

    • 命令格式

      ./scripts/feeds search 选项

    • 选项

      -r <库名>: 仅搜索这个库

  • uninstall

    • 说明：卸载软件包，但它没有处理依赖关系，仅仅删除本软件包的软链接。

    • 命令格式

      ./scripts/feeds uninstall -a # 卸载所有软件包
./scripts/feeds uninstall 软件包名称  # 卸载指定的软件包，这里是具体的软件包名字，比如一个仓库可能有很多软件包，这里不能是仓库名字，必须是软件包得名字

  • clean

    删除update命令下载和生成的索引文件，但不会删除install创建的链接。

  • update

    • 说明升级软件包.conf中指定的库

    • 命令格式

      ./scripts/feeds update  -a         					#升级.conf中所有的库列表 并创建index
./scripts/feeds update  软件包名称  		#升级指软件包

./scripts/feeds update  -i 							#重建索引文件，不会拉代码

feeds代码处理过程是这样的：这个命令首先读取并解析feeds.conf或者feeds.conf.default配置文件，然后执行相应的命令，例如install时，将安装feeds.conf或者feeds.conf.default里面所指示的应用程序包和直接或间接依赖的所有软件包。安装时将创建一个符号链接，package/feeds/$package_name指向feeds/$package_name， 这样在make menuconfig时，feeds的软件包就可以被处理到，就可以选择编译了。

feeds.conf

我们可以修改该文件使编译时从自己指定的位置进行下载。主要支持feed方法的类型有以下3种：

  • src-cpy：通过从数据源path拷贝数据

  • src-git：通过使用Git从代码仓库地址下载代码数据。

  • src-svn：通过使用SVN从代码仓库地址下载代码数据。

  • src-bzr：通过使用bzr从数据源的path/URL下载数据

  • src-darcs：通过使用darcs从数据源path/URL下载数据

  • src-hg：通过使用hg从数据源path/URL下载数据

  • src-link：创建一个数据源path的symlink，例如本地链接src-link qca_hk ../qca/feeds/qca_hk

常用命令

全部更新安装

./scripts/feeds update -a  #根据配置下载所有软件包或者依赖到feeds/目录下，并更新feed.index文件
./scripts/feeds install -a #创建 package/feeds/软件包 的软链接指向 feeds/软件包

单独更新安装软件包

./scripts/feeds update luci #从仓库把luci代码根据feed.conf拉到 feeds/目录下
./scripts/feeds install -a -p luci  # 安装luci目录下的所有软件包，软连接到 package/feeds/目录下

feed机制实际操作

一个仓库下可能存在一个或者多个软件包，如下：wifi6仓库下的wim_apps文件夹下面存在很多软件包

├── doc
│   ├── 00.测试固件备份
│   ├── 01.qsdk环境搭建
│   ├── 02.chenqiao_driver文档
│   └── 02.cq driver文档
├── media
└── wim_apps
    ├── luci-app-network-service     # 软件包1
    ├── luci-app-roam							# 软件包2
    ├── luci-app-wim							 # 软件包3
    ├── web_modify								# 软件包……
    ├── wim-alpm
    ├── wim-app
    ├── wim-hostap
    ├── wim-lib
    ├── wim-luci-app-qos
    ├── wim-neighborlist
    ├── wim-qca-wifi
    ├── wim-qos-scripts
    ├── wim-relearning
    ├── wim-roam
    ├── wim-snmp-lib
    ├── wim-snmp-subagent
    ├── wim-wdt
    ├── wim-wpa
    └── wim-wpa-supplicant

我们应该如何把wifi6仓库通过feeds机制添加到OpenWrt的编译机制中？

  1. 修改 feeds.conf 文件，新增下面的内容

    # src-git   																							：使用git方式
# wifi6 																								：下载后存放在feeds目录下的文件夹名字，不是仓库名字
#  ssh://xiong@192.168.2.222:29418/wifi6.git				  ： 仓库git地址

src-git   wifi6     ssh://xiong@192.168.2.222:29418/wifi6.git

  2. 执行./scripts/feeds update wifi6

    该步骤是脚本会从仓库把代码下载到feeds/wifi6目录下，并在feeds下创建索引，如下：

    • feeds/wifi6目录下存放的git仓库的所有内容，

    • wifi6.index存放的是带有目录下带有OpenWrt能认识的软件包信息，内容大致如下：

      Source-Makefile: feeds/wifi6/wim_apps/wim-relearning/Makefile
Package: wim-relearning
Version: 1.0
Depends: +libc +SSP_SUPPORT:libssp +USE_GLIBC:librt +USE_GLIBC:libpthread +libstdcpp +libuv +libuci
Conflicts:
Menu-Depends:
Provides:
Section: net
Category: Network
Title: wim-relearning utility
Maintainer:
Source:
Type: ipkg
Description: 	This is wifi6 wim-relearning Project.

@@


Source-Makefile: feeds/wifi6/wim_apps/wim-roam/Makefile
Package: wim-roam
Version: 1.0
Depends: +libc +SSP_SUPPORT:libssp +USE_GLIBC:librt +USE_GLIBC:libpthread +libstdcpp +qca-cfg80211 +qca-cfg80211tool +libuv +libuci +libjson-c
Conflicts:
Menu-Depends:
Provides:
Section: net
Category: Network
Title: wim-roam utility
Maintainer:
Source:
Type: ipkg
Description: 	This is wifi6 wim-roam Project.

@@

    • 和wifi6.targetindex 暂时先不管

    • 总结：该步骤仅仅是把代码下载到feeds/wifi6目录下，此时make menuconfig 还是看不到的

  3. 安装feeds/wifi6/目录下的软件包到package/feeds目录下

    OpenWrt的机制，带有Makefile的软件包 只有放到package目录下，才能被编译机制看到，故而，该步骤仅仅是以软连接的形式，把feeds/wifi6/目录下的软件包，连接到package/feeds目录下。

    两种情况：

    • 安装feeds/wifi6目录下的所有软件包，命令如下：

      ./scripts/feeds install -a -p wifi6

      此时就是执行的

      # 循环遍历 feeds/wifi6/所有软件包，
ln -sf   feeds/wifi6/wim_apps/包名     package/feeds/wifi6/包名

#也就是为每个包到创建了一个软连接到package/feeds/wifi6/目录下，这样编译就能看到了

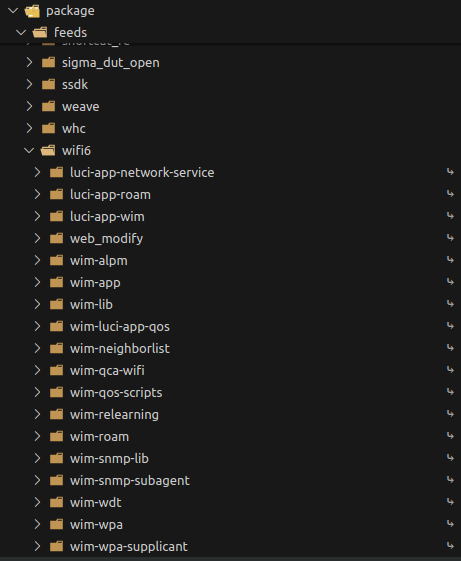

      效果如下：

      **注意：**这里不能是下面的命令

      ./scripts/feeds install  wifi6

    • 安装feeds/wifi6目录下的一个具体软件包，比如wim-roam

      ./scripts/feeds install wim-roam

#同理该命令仅仅是创建一个软连接，注意这里在package/feeds/wifi6/已经省略了wim_apps目录
ln -sf   feeds/wifi6/wim_apps/wim-roam     package/feeds/wifi6/wim-roam

  4. 卸载

    • 卸载所有

      由于feed机制的限制，我们无法使用命令全部卸载package/feeds/wifi6/目录下的所有软件

      只有一个方法。要不使用./scripts/feeds uninstall -a 卸载所有的，除了wifi6的，谨慎使用

      要不，使用单个卸载，一个一个卸载，

      无法执行下面的命令，下面都是错误的

      ./scripts/feeds uninstall wifi6
./scripts/feeds uninstall -a wifi6
./scripts/feeds uninstall -a -p wifi6
./scripts/feeds uninstall -p wifi6

    • 卸载一个

      ./scripts/feeds uninstall wim-roam

      注意该命令仅仅是删了package/feeds/wifi6/wim-roam软连接，feeds/wifi6/wim_apps/wim-roam 还在

  5. 注意事项

    如果安装的时候提示：

    WARNING: No feed for package 'libnetsnmpagent' found, maybe it's already part of the standard packages?

    或者package/feeds/目录下并没有安装成功，

    可以在安装的时候加上-f 选项，如下：

    ./scripts/feeds install -a -p wifi6 -f

#或者单独的包的时候
./scripts/feeds install wim-roam -f

    这是因为在tmp/info目录下存在认为已经安装的索引，feeds脚本认为安装过了，所以使用-f选项或者把tmp/info对应这些索引删除掉也行。

    ll tmp/info

-rw-rw-r-- 1 book book  12495 3月   1 15:53 .packageinfo-feeds_wifi6_luci-app-network-service
-rw-rw-r-- 1 book book    422 3月   1 15:53 .packageinfo-feeds_wifi6_luci-app-roam
-rw-rw-r-- 1 book book    414 3月   1 15:53 .packageinfo-feeds_wifi6_luci-app-wim
-rw-rw-r-- 1 book book    362 3月   1 15:53 .packageinfo-feeds_wifi6_web_modify
-rw-rw-r-- 1 book book    352 3月   1 15:53 .packageinfo-feeds_wifi6_wim-alpm
-rw-rw-r-- 1 book book    387 3月   1 15:53 .packageinfo-feeds_wifi6_wim-app
-rw-rw-r-- 1 book book    348 3月   1 15:53 .packageinfo-feeds_wifi6_wim-lib
-rw-rw-r-- 1 book book  11920 3月   1 15:53 .packageinfo-feeds_wifi6_wim-luci-app-qos
-rw-rw-r-- 1 book book    401 3月   1 15:53 .packageinfo-feeds_wifi6_wim-neighborlist
-rw-rw-r-- 1 book book    358 3月   1 15:53 .packageinfo-feeds_wifi6_wim-qca-wifi
-rw-rw-r-- 1 book book    656 3月   1 15:53 .packageinfo-feeds_wifi6_wim-qos-scripts
-rw-rw-r-- 1 book book    400 3月   1 15:53 .packageinfo-feeds_wifi6_wim-relearning
-rw-rw-r-- 1 book book    419 3月   1 15:47 .packageinfo-feeds_wifi6_wim-roam
-rw-rw-r-- 1 book book   3994 3月   1 15:53 .packageinfo-feeds_wifi6_wim-snmp-lib
-rw-rw-r-- 1 book book    552 3月   1 15:53 .packageinfo-feeds_wifi6_wim-snmp-subagent
-rw-rw-r-- 1 book book    357 3月   1 15:53 .packageinfo-feeds_wifi6_wim-wdt
-rw-rw-r-- 1 book book    398 3月   1 15:53 .packageinfo-feeds_wifi6_wim-wpa
-rw-rw-r-- 1 book book    382 3月   1 15:53 .packageinfo-feeds_wifi6_wim-wpa-supplicant
-rw-rw-r-- 1 book book   4473 3月   1 15:53 .packageinfo-feeds_wifi6_wim-wpa-supplicant_files
