HARP重传算法
使用接口
我们从 KCP 的使用接口出发。 打开 ikcp.h，关注这几个接口：
// 一个 ikcpcb 实例代表一个 KCP 连接
typedef struct IKCPCB ikcpcb;
// 创建一个 KCP 实例
ikcpcb* ikcp_create(IUINT32 conv, void *user);
// 释放一个 KCP 实例
void ikcp_release(ikcpcb *kcp);
// 设置下层协议输出回调函数
void ikcp_setoutput(ikcpcb *kcp, int (*output)(const char *buf, int len,
ikcpcb *kcp, void *user));
// 接收数据
int ikcp_recv(ikcpcb *kcp, char *buffer, int len);
// 发送数据
int ikcp_send(ikcpcb *kcp, const char *buffer, int len);
// 时钟更新
void ikcp_update(ikcpcb *kcp, IUINT32 current);
// 下层协议输入
int ikcp_input(ikcpcb *kcp, const char *data, long size);
// flush 发送缓冲区， 会在 ikcp_update 中调用
void ikcp_flush(ikcpcb *kcp);
ikcp_create 创建一个 KCP 实例。 传入的 conv 参数标识这个 KCP 连接，也就是说， 这个连接发出去的每个报文段都会带上 conv，它也只会接收 conv 与之相等的报文段。通信的双方必须先协商一对相同的 conv。KCP 本身不提供任何握手机制， 协商 conv 交给使用者自行实现，比如说通过已有的 TCP 连接协商。
KCP 是纯算法实现的，不负责下层协议收发， 内部没有任何系统调用，连时钟都要外部传进来。 因此我们需要：
调用
ikcp_setoutput设置下层协议输出函数。 每当 KCP 需要发送数据时， 都会回调这个输出函数。例如下层协议是 UDP 时， 就在输出回调中调用sendto将数据发送给对方。输出回调的user参数等于ikcp_create传入的user参数。当下层协议数据到达时， 调用
ikcp_input将数据传给 KCP。以一定的频率调用
ikcp_update以驱动 KCP 的时钟。current表示当前时间， 单位为毫秒。
设置好下层协议和时钟后，就可以调用 ikcp_recv 和 ikcp_send 收发 KCP 数据了。
数据结构
报文段
报文段结构
我们先来看 KCP 的报文段结构。 首先，KCP 的有四种报文段，或者说四个 Command：
数据报文
IKCP_CMD_PUSH确认报文
IKCP_CMD_ACK窗口探测报文
IKCP_CMD_WASK，询问对端剩余接收窗口的大小。窗口通知报文
IKCP_CMD_WINS，通知对端剩余接收窗口的大小。
无论是那种报文段， 其结构都是这样的：
0 4 5 6 8 (BYTE)
+---------------+---+---+-------+
| conv |cmd|frg| wnd |
+---------------+---+---+-------+ 8
| ts | sn |
+---------------+---------------+ 16
| una | len |
+---------------+---------------+ 24
| |
| DATA (optional) |
| |
+-------------------------------+
可以看到有这么几个字段：
conv4 字节： 连接标识， 前面已经讨论过了；cmd1 字节： Command；frg1 字节： 分片数量。 表示随后还有多少个报文属于同一个包；数据包的大小可能会超过一个 MSS (Maximum Segment Size， 最大报文段大小)。 这个时候需要进行分片， frg 表示随后的分片数量，即随后还有多少个报文属于同一个包。
mss = mtu - 24 = 1400-24 =1376
wnd2 字节： 发送方剩余接收窗口的大小；每个报文都会带上 wnd，告诉对端发送方剩余接收窗口的大小， 这有助于对端控制发送速度
ts4 字节： 时间戳；ts 可以用来估算 RTT (Round-Trip Time, 往返时间)，从而计算出 RTO (Retransmission TimeOut, 重传超时时间)。我们会根据 RTO 确定每个报文的超时时间， 如果报文在超时时间内未被标记为已送达， 就会被超时重传。
sn4 字节： 报文编号；每个数据报文 都会带上 sn，唯一标识一个报文； 发送方发送一个数据报文，接收方收到后回一个 ACK， 发送方收到 ACK 后根据 sn 将对应的报文标记为已送达；
una4 字节： 发送方的接收缓冲区中最小还未收到的报文段的编号。 也就是说， 编号比它小的报文段都已全部接收；每个报文都会带上 una， 发送方也会根据 una 将相应的报文标记已送达。
len4 字节： 数据段长度；data： 数据段。 只有数据报文会有这个字段。
struct IKCPSEG
{
struct IQUEUEHEAD node;
IUINT32 conv;
IUINT32 cmd;
IUINT32 frg;
IUINT32 wnd;
IUINT32 ts;
IUINT32 sn;
IUINT32 una;
IUINT32 len;
IUINT32 resendts;
IUINT32 rto;
IUINT32 fastack;
IUINT32 xmit;
char data[1];
};
除了报文的几个字段之外， 还有如下字段：
node: 链表节点resendts: 重传时间戳。 超过这个时间表示该报文超时， 需要重传。rto: 该报文的 RTO。fastack: ACK 失序次数。 也就是 KCP Readme 中所说的 “跳过” 次数。xmit: 该报文传输的次数
KCP 实例
一个 struct IKCPCB 实例表示一个 KCP 连接。它的字段比较多， 这里先列出每个字段的含义。 不必现在就细看每个字段的含义， 可以先跳过这一段，需要的时候再返回来查。
struct IKCPCB
{
IUINT32 conv, mtu, mss, state;
IUINT32 snd_una, snd_nxt, rcv_nxt;
IUINT32 ts_recent, ts_lastack, ssthresh;
IINT32 rx_rttval, rx_srtt, rx_rto, rx_minrto;
IUINT32 snd_wnd, rcv_wnd, rmt_wnd, cwnd, probe;
IUINT32 current, interval, ts_flush, xmit;
IUINT32 nrcv_buf, nsnd_buf;
IUINT32 nrcv_que, nsnd_que;
IUINT32 nodelay, updated;
IUINT32 ts_probe, probe_wait;
IUINT32 dead_link, incr;
struct IQUEUEHEAD snd_queue;
struct IQUEUEHEAD rcv_queue;
struct IQUEUEHEAD snd_buf;
struct IQUEUEHEAD rcv_buf;
IUINT32 *acklist;
IUINT32 ackcount;
IUINT32 ackblock;
void *user;
char *buffer;
int fastresend;
int fastlimit;
int nocwnd, stream;
int logmask;
int (*output)(const char *buf, int len, struct IKCPCB *kcp, void *user);
void (*writelog)(const char *log, struct IKCPCB *kcp, void *user);
};
conv: 连接标识， 前面已经讨论过了。mtu，mss: 最大传输单元 (Maximum Transmission Unit) 和最大报文段大小。 mss = mtu - 包头长度(24)。state: 连接状态， 0 表示连接建立， -1 表示连接断开。 (注意state是 unsigned int, -1 实际上是0xffffffff)snd_una: 发送缓冲区中最小还未确认送达的报文段的编号。 也就是说， 编号比它小的报文段都已确认送达。snd_nxt: 下一个等待发送的报文段的编号。rcv_nxt: 下一个等待接收的报文段的编号。ts_recent，ts_lastack: 未使用。ssthresh: Slow Start Threshold, 慢启动阈值。rx_rto: Retransmission TimeOut(RTO)， 超时重传时间。rx_rttval，rx_srtt，rx_minrto: 计算rx_rto的中间变量。snd_wnd，rcv_wnd: 发送窗口和接收窗口的大小。rmt_wnd: 对端剩余接收窗口的大小。cwnd: congestion window, 拥塞窗口。 用于拥塞控制。probe: 是否要发送控制报文的标志。current: 当前时间。interval: flush 的时间粒度。ts_flush: 下次需要 flush 的时间。xmit: 该链接超时重传的总次数。nrcv_buf，nsnd_buf，nrcv_que，nsnd_que: 接收缓冲区， 发送缓冲区， 接收队列， 发送队列的长度。nodelay: 是否启动快速模式。 用于控制 RTO 增长速度。updated: 是否调用过ikcp_update。ts_probe，probe_wait: 确定何时需要发送窗口询问报文。dead_link: 当一个报文发送超时次数达到dead_link次时认为连接断开。incr: 用于计算 cwnd。snd_queue，rcv_queue: 发送队列和接收队列。snd_buf，rcv_buf: 发送缓冲区和接收缓冲区。acklist，ackcount，ackblock: ACK 列表， ACK 列表的长度和容量。 待发送的 ACK 的相关信息会先存在 ACK 列表中， flush 时一并发送。buffer: flush 时用到的临时缓冲区。fastresend: ACK 失序fastresend次时触发快速重传。fastlimit: 传输次数小于fastlimit的报文才会执行快速重传。nocwnd: 是否不考虑拥塞窗口。stream: 是否开启流模式， 开启后可能会合并包。logmask: 用于控制日志。 本文不讨论它。output: 下层协议输出函数。writelog: 日志函数。 本文不讨论它。
队列与缓存区
KCP有4个队列
snd_queue
rcv_queue
snd_buf
rcv_buf
流程如下：
KCP 的整个发送，接收与重传的流程大体如下:
调用
ikcp_send发送数据，创建报文段实例，加入snd_queue中。

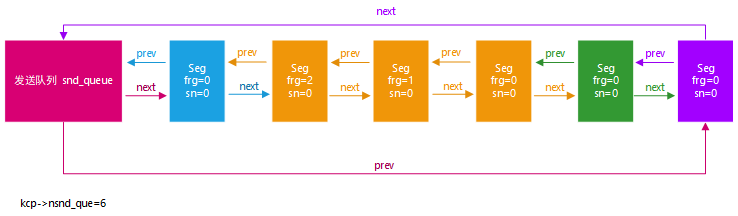

如上图所示：
此时每个seg的sn还是0
三个黄色的frg分别是2、1、0，说明三个黄色的是分片数据，到接收端后，会重组的
目前发送队列的长度是
kcp->nsnd_que=6，其实也就是每插入一个seg就自增1
初始时刻由于发送窗口
kcp->cwd=1，所以kcp人为此时只能发送一个seg，cwd会随着算法增加，后面会讲该值的算法。

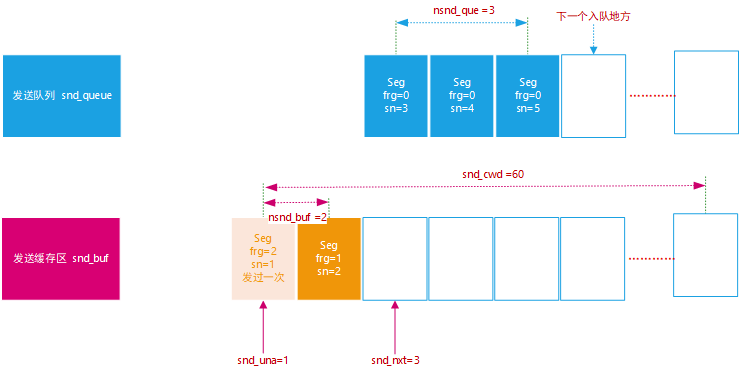

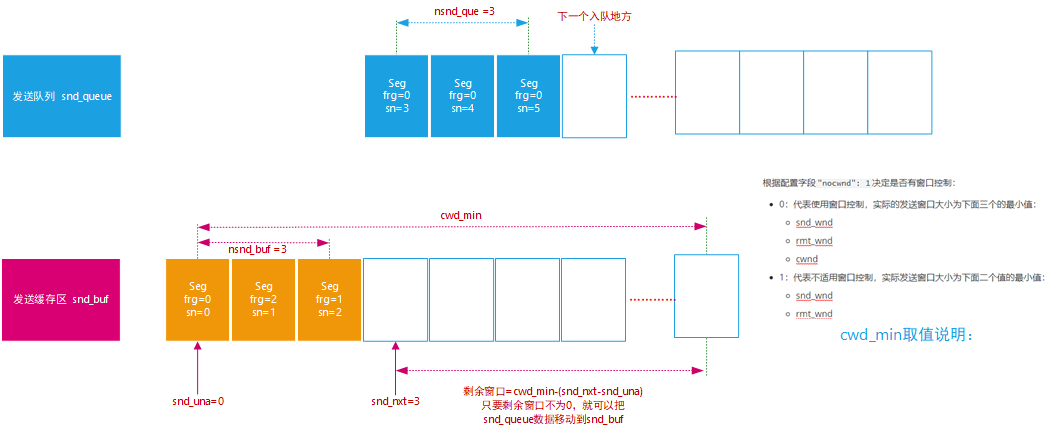

假设现在要把发送队列的数据放入到snd_buf了。
这里暂且假设cwd为60
插入前：
从发送队列snd_queue拿出一个seg，然后更新里面的变量
插入后
从该图可以知道：插入后，snd_nxt向后移动为6，
kcp->nsnd_que-- kcp->nsnd_buf++，也就是nsnd_que中移除一个seg就要自减，响应的加入到snd_buf中，nsnd_buf就要自增。注意：上图中灰色的sn=0和sn=1的seg 已经收到远端的应答，此时已经从snd_buf中剔除，这里上图中保留只是为了方便看。

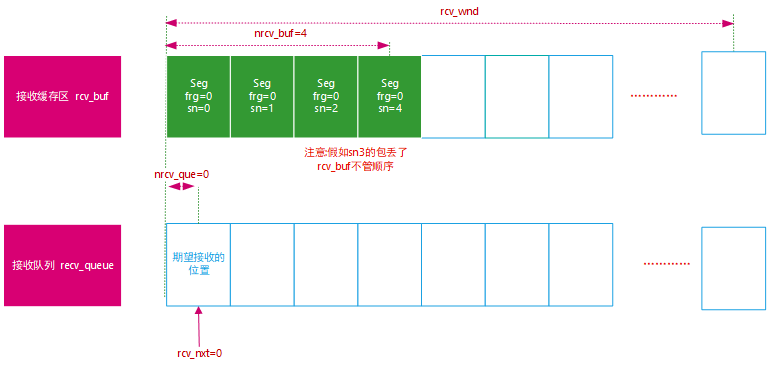

下面讲接收队列

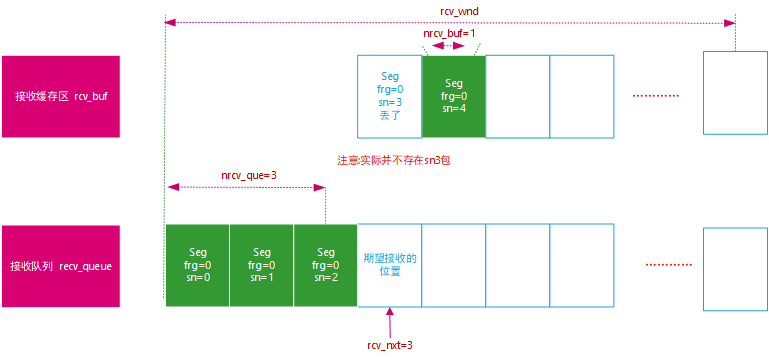

如上图所示：
rcv_buf里面现在有一个包 seg4
seg5 还在路上
seg0 seg1 seg2 放入接收队列recv_queue中
现在对于接收端：
rcv_wnd 开始位置为seg0处

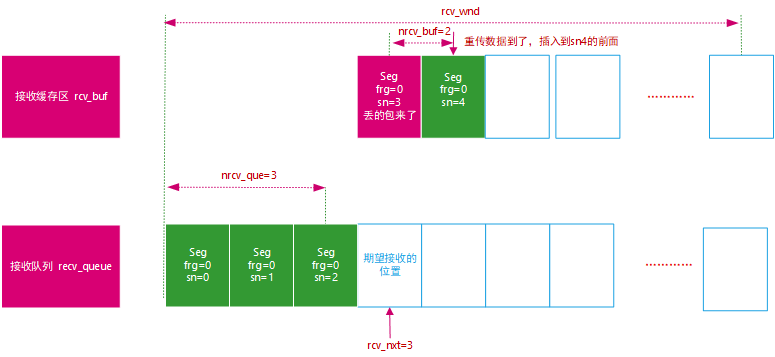

rcv_nxt期望得到的包是seg3，但是它丢了，如果由于重传seg3到了：

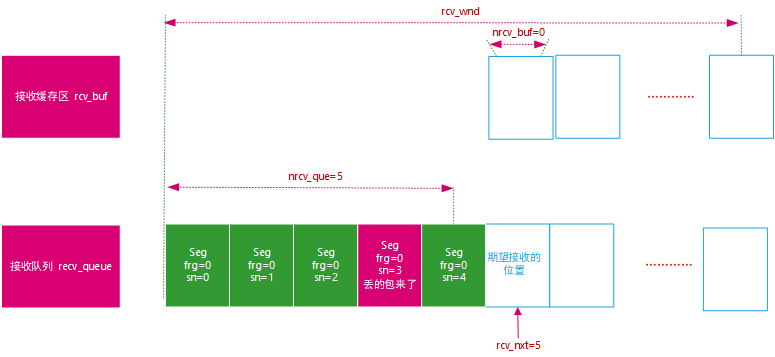

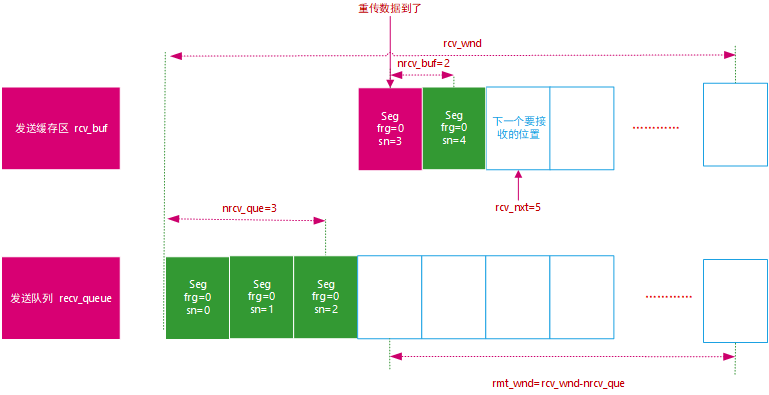

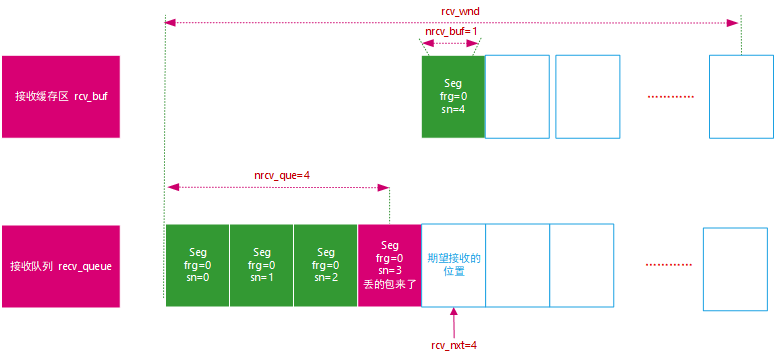

如下图，rcv_nxt会移动到5处，且回复应答ack=3 una =5，意思是告诉发送端，收到了3的包，且小于una=5的包都已经收到了。

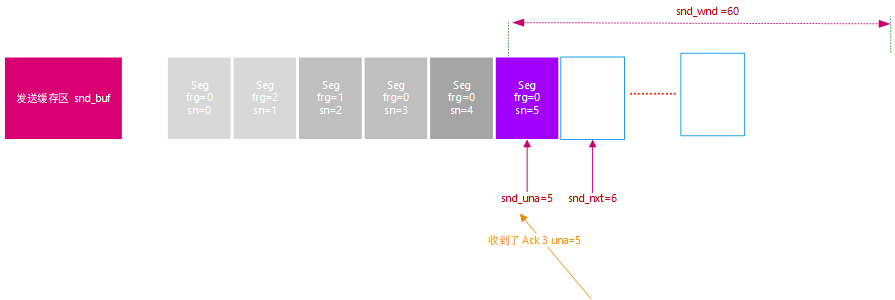

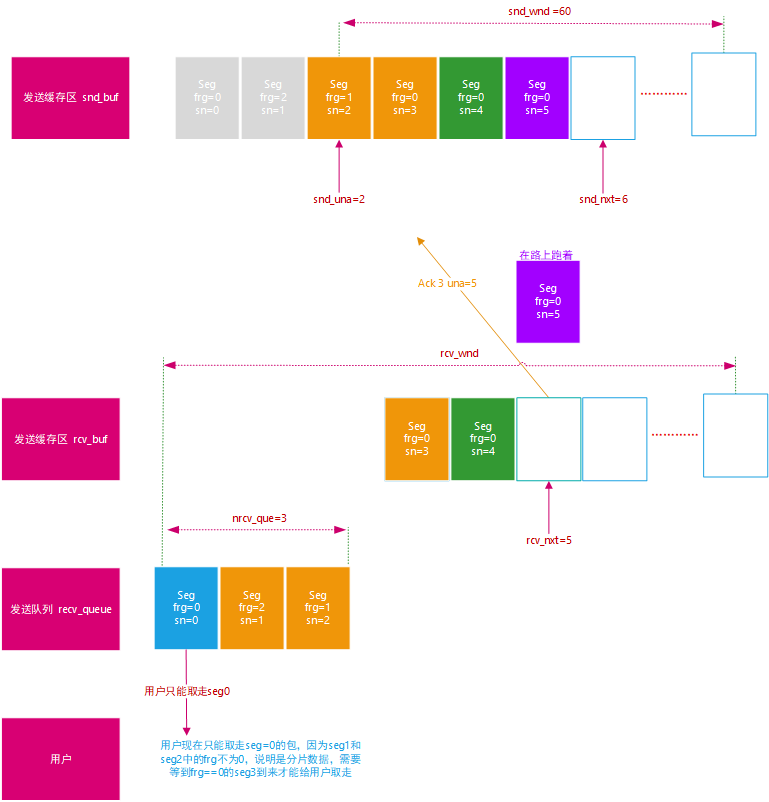

那么在发送端收到该应答后，会把小于5的包全部从snd_buf中移除，如下图：发送端收到ack3 una5 会把snd_una移动到5 ，5前的包都从snd_buf中删除，现在期望收到seg5的应答。同时snd_wnd发送窗口会往后移动

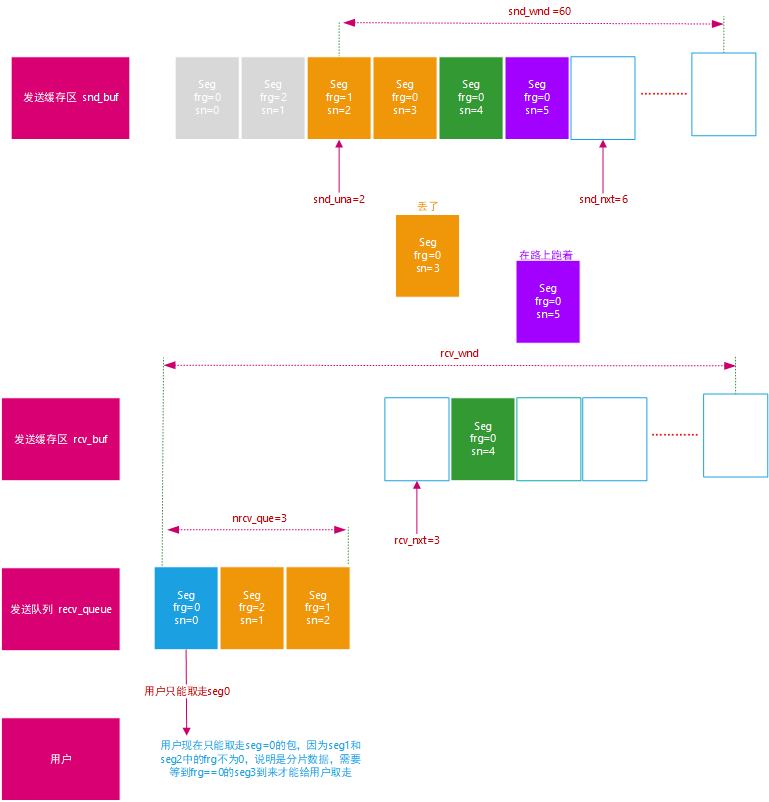

**注意：**从这里可以分析出：只有
snd_nxt-snd_uan<snd_wnd才能有空间发送，否则不允许发送队列的数据往发送缓存放seg1和seg2不能被用户取走，需要等frg==0 才能被用户取走，用户现在只能取走seg0包

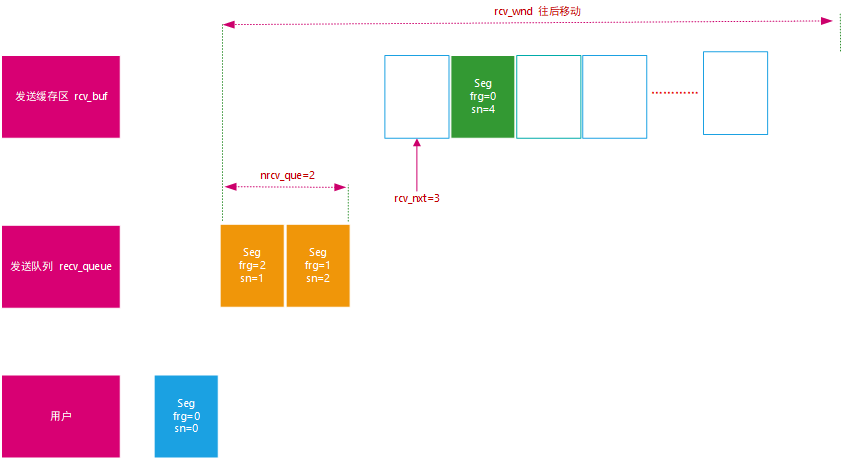

如果用户取走了seg0，那么接收窗口移动如下：
**注意：**从这里可以分析出
nrcv_que+rcv_nxt<rcv_wnd说明还有接收空间，否则就没有接收空间了
滑动窗口
发送缓冲区 snd_buf 和接收缓冲区 rcv_buf 中活动的报文都是在滑动窗口之中的。滑动窗口实际是一个抽象的概念，不能简单地认为它是缓冲区的一部分， 稍后我们能看到，接收窗口的一部分是接收队列。
发送
发送窗口的结构如下图所示： 灰色节点表示已送达的报文，白色节点表示已发送但尚未确认到达的报文。 其中白色节点表示的报文存在于 snd_buf 中，而灰色节点表示的已确认送达的报文已经从 snd_buf 中删除。 这里还有两个指针：snd_una 指向第一个尚未确认到达的报文，也就是说在它之前的报文都已确认到达； snd_nxt 指向下一个插入缓冲区的位置。 滑动窗口的起始位置是 snd_una，大小为 cwnd。
每次 flush 时都会从 snd_queue 中取出报文插入 snd_buf 中 snd_nxt 指向的位置，然后 snd_nxt 向右移动。 KCP 会动态计算窗口大小 cwnd，当 snd_nxt - snd_una >= cwnd 时，便不允许新的报文加入 snd_buf。 这时须等报文确认到达，snd_una 向右移动，方可继续发送。 每次 flush 其实是将发送窗口中的报文尽可能地发送出去。 因此，cwnd 的大小决定了发送速率。
在 KCP 的实现中，snd_buf 是一个报文段链表，链表中的报文段编号始终递增。 报文段插入 snd_buf 时会追加到链表的尾部，确认到达的报文段则会从链表中删除。
发送窗口中未确认到达的报文何时重传，取决于这个报文的 RTO。 报文在一个 RTO 时间内仍未确认到达，就会重传。 报文的 RTO 初始值会被赋为 rx_rto，之后每次超时重传，RTO 都会以某种方式增长。 KCP 的 RTO 增长速率可配置，或翻倍，或翻 0.5 倍。 此外还有快速重传机制，我们会在下面的章节中讨论。
接收
接收窗口结构如下图所示。 这里灰色节点表示顺序正确，已经移动到 rcv_queue 中的报文。 注意下图表示的是 snd_queue 和 snd_buf 的结合体，灰色节点都在 rcv_queue 中，其余 rcv_nxt 及其右边的部分为 rcv_buf。 滑动窗口的起始位置为 rcv_queue 的队首，大小为 rcv_wnd。
每收到一个数据报文，都会根据它的编号将它插入到 rcv_buf 对应的位置中。 接着检查 rcv_nxt 能否向右移动，只有当报文的顺序正确且连续才能移动。 在上图的例子中由于 4 号报文的缺失，rcv_nxt 只能处于 4 号位置等待，5，6 号报文也不能移动到 rcv_queue 中。 需等到 4 号报文到达后，才能将 4，5，6 号报文一并移动到 rcv_queue 中； 同时 rcv_nxt 会右移到 7 号位置。
nrcv_que 为接收队列的长度。 KCP 会通知发送方剩余接收窗口的大小为 rcv_wnd - nrcv_que，发送方应根据这个值调整 cwnd，确保发送速率不超过对方的接收速率；接收方也应该及时读取 rcv_queue 中的数据，让窗口向右滑动，以保证有充足的接收窗口。 如果接收到数据报文的编号大于 rcv_nxt + rcv_wnd，远超窗口之外，这个报文就会被丢弃。
在 KCP 的实现中，rcv_buf 同样是一个报文段链表，链表中报文段编号始终递增。 当收到新的报文时，会根据编号插入到链表中相应的位置中； 顺序正确的报文会从链表头部弹出，移动到 rcv_queue 中。
回想前面所说的，每个报文都会带上 una 字段，表示该报文发送者的接收缓冲区中最小还未收到的报文编号。 不难发现，这其实就是 rcv_nxt。 因此 KCP 发送的每个报文都会将 una 字段赋值为 rcv_nxt。这样就有了 ACK + UNA 双重确认机制，即使 ACK 丢包，也可以通过稍后的 una 确认报文已送达。
例子

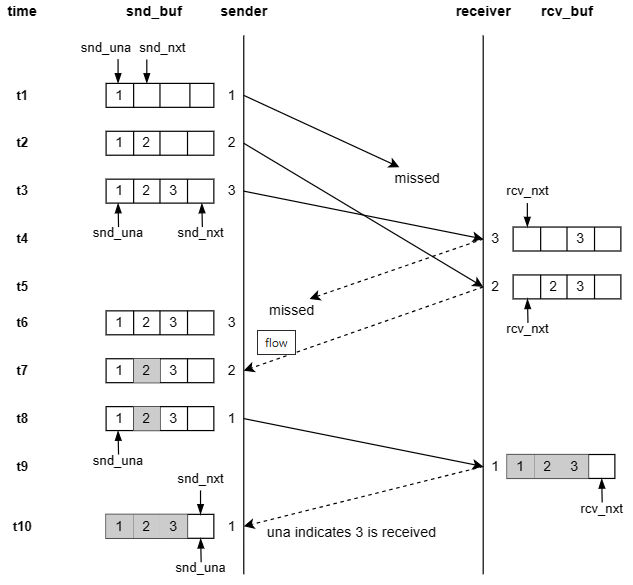

我们举个简单的例子演示整个 ARQ 的流程。 下图中实线箭头表示数据报文，虚线箭头表示 ACK。
t1 时刻发送方发送 1 号报文，1 号报文放入发送缓冲区中，
snd_una指向 1，snd_nxt指向 2.t2 至 t3 时刻发送方依次发送 2 至 3 号报文，
snd_nxt依次后移。1 号报文丢包。
t4，t5 时刻接收方收到 3 号和 2 号报文，放入
rcv_buf中; 随后回复 3 号和 2 号 ACK. 此时由于 1 号报文缺失，rcv_nxt始终指向 1.3 号 ACK 丢包。
t7 时刻发送方收到 2 号 ACK，将 2 号报文标记为已送达。 此时由于 3 号 ACK 丢包，3 号报文未标记为已送达。 由于 1 号报文未确认送达，
snd_una亦指向 1.t8 时刻 1 号报文超时，重传。
t9 时刻接收方收到 1 号报文，放入
rcv_buf中; 这时 1，2，3 号报文顺序正确，rcv_nxt右移到 4 号位置。 接收方回复 1 号 ACK，同时带上 una = 4。t10 时刻发送方收到 1 号 ACK，将 1 号报文标记为已送达。 同时 una 表明 1，2，3 号报文均已送达，即小于una的报文的都已经收到，可以移除了，因此也将 3 号报文标记为已送达。
snd_una移动到 4。
快速重传
除了超时重传，KCP 还有快速重传机制。 假设发送方依次发送了 1, 2, 3, 4 号报文， 随后收到 1, 3, 4 号 ACK。收到 3 号 ACK 时，我们知道 2 号 ACK 失序了一次，收到 4 号 ACK 时， 我们知道 2 号失序了两次。 ACK 失序次数越多说明它丢包的概率越大， KCP 会直接重传失序次数过多的报文，而不用等待其超时。
每个报文的 fastack 字段记录了它检测到 ACK 失序的次数。 每当 KCP 收到一个编号为 sn 的 ACK 时， 就会检查 snd_buf 中编号小于 sn 且未确认送达的报文， 将其 fastack 加一。 我们可以通过配置 fastresend 指定失序多少次就执行快速重传。 每次调用 ikcp_flush 时都会重传 snd_buf 中 fastack 不小于 fastresend 的报文。
报文也不会无限制地执行快速重传。 每个报文的 xmit 字段记录它被传输的次数，KCP 的 fastlimit 字段规定了传输次数小于 fastlimit 的报文才能执行快速重传。
RTO计算算法
基础概念
rtt：报文从发出到收到 ACK 经过的时间应为一个rtt。rto：如果某个报文在一个rtt内未收到 ACK，应该在这之后就准备超时重传，这个超时时间值叫做rto，该值应该 和rtt呈正相关且应高于rtt，以容忍rtt一定程度的抖动。每个报文

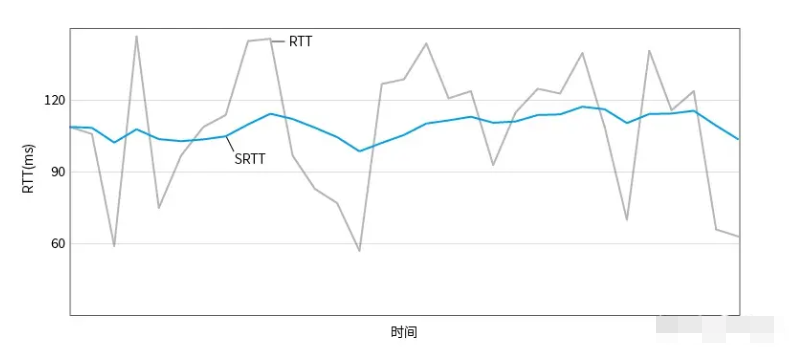

rto的会随着重传次数的增加而增加。srtt：由于每次收到ACK，计算的rtt的时间肯定是不一样的，所有这里进行平滑处理下（ps：算法是加权平均），得到一个平滑的值，该值为srtt。rttvar：本次rtt和上次rtt有个差值，这个差值称为抖动，抖动可以为正，也可以为负，且每次计算的抖动值也是不一样的，所以这里也做了个加权的平滑处理，得到平滑后的抖动值，即：rttvar
rto计算过程
每次收到一个 ACK 都能得到一个 rtt，然后计算更新中间变量，然后得出 rto。具体方法如下：
公式中变量定义：
g：常数，取值1/8h：常数，取值1/4interval：计时器颗粒度，也就是调用ikcp_flush的时间间隔。srtt：是对一段时间内 rtt 平均值的估计，新的 srtt 有 7/8 取决于旧的 srtt， 1/8 取决于当前 rttrttvar： 是对 rtt平均偏差的估计， 新的 rttvar 有 3/4 取决于旧的 rttvar，1/4 取决于当前偏差|rtt-strtt|RTO：最终 rto等于 rtt 的平均值加上四倍的 rtt平均抖动值，并且至少为一个计时器粒度。
注意：srtt 和 rttvar 会按上述方法更新，但在此之前也需要设置初始值。 标准方法的做法是测得第一个 RTT 时初始化 srtt 和 rttvar，其值为：
结果
理想的情况下，当网络仅有固定的延迟而无抖动时，rttval 的值就会趋近于 0，rto 的值就为平滑往返时间和时钟周期来决定。
相关变量
kcp.rx_srtt： 平滑往返时间，简记为srttkcp.rx_rttval： 平滑网络抖动时间，简记为rttvalkcp.rx_rto(Receive Retransmission Timeout) ： 重传超时时间，初始值 200，简记为rtokcp.rx_minrto： 最小重传超时时间，初始值 100kcp.xmit： 全局重传次数计数seg.resendts: 重传时间戳seg.rto: 重传超时时间seg.xmit: 重传计次
代码实现
发送
ikcp_send 根据传入的数据，创建若干个报文段对象, 放入 snd_queue 中。
int ikcp_send(ikcpcb *kcp, const char *buffer, int len)
{
IKCPSEG *seg;
int count, i;
assert(kcp->mss > 0);
if (len < 0) return -1;
if (kcp->stream != 0) {
// 如果是流模式就合并包, 将 buffer 中的数据尽可能地追加到 snd_queue 中的最后一个报文中
//...
}
// 计算出分片数量 = buffer 长度 / 最大报文段大小(mss), 向上取整.
if (len <= (int)kcp->mss) count = 1;
else count = (len + kcp->mss - 1) / kcp->mss;
if (count >= (int)IKCP_WND_RCV) return -2;
if (count == 0) count = 1;
// 创建 count 个报文段对象并加入 snd_queue
for (i = 0; i < count; i++) {
int size = len > (int)kcp->mss ? (int)kcp->mss : len;
seg = ikcp_segment_new(kcp, size); // 创建报文段对象
assert(seg);
if (seg == NULL) {
return -2;
}
if (buffer && len > 0) {
memcpy(seg->data, buffer, size); // 复制数据
}
seg->len = size;
seg->frg = (kcp->stream == 0)? (count - i - 1) : 0; // 剩余分片数量
iqueue_init(&seg->node);
iqueue_add_tail(&seg->node, &kcp->snd_queue); // 加入 snd_queue
kcp->nsnd_que++;
if (buffer) {
buffer += size; // buffer 指针后移
}
len -= size;
}
return 0;
}
之后在 ikcp_update 的驱动下，会调用到 ikcp_flush。
void ikcp_flush(ikcpcb *kcp)
{
IUINT32 current = kcp->current; // 当前时间
char *buffer = kcp->buffer; // 临时缓冲区
char *ptr = buffer;
int count, size, i;
IUINT32 resent, cwnd;
IUINT32 rtomin;
struct IQUEUEHEAD *p;
int change = 0; // 是否执行过快速重传
int lost = 0; // 是否执行过超时重传
IKCPSEG seg;
if (kcp->updated == 0) return;
seg.conv = kcp->conv;
seg.cmd = IKCP_CMD_ACK; // ACK 报文段
seg.wnd = ikcp_wnd_unused(kcp); // 通知对端剩余接收窗口大小为 rcv_wnd - nrcv_que (4.2.2 节)
seg.una = kcp->rcv_nxt; // 将 una 赋值为 rcv_nxt (4.2.2 节)
// seg.frg, seg.len, seg.sn, seg.ts 均赋值为 0
//...
// 发送 ACK 列表中所有的 ACK
count = kcp->ackcount;
for (i = 0; i < count; i++) {
size = (int)(ptr - buffer);
if (size + (int)IKCP_OVERHEAD > (int)kcp->mtu) { // buffer 中累计的数据将要大于一个 MTU, 就发送 buffer 中的数据.
ikcp_output(kcp, buffer, size); // 之后会多次出现这段代码, 以 <FLUSH_BUFFER> 代替之.
ptr = buffer;
}
ikcp_ack_get(kcp, i, &seg.sn, &seg.ts); // 从 ACK 列表中取出 ACK 的编号和时间戳
ptr = ikcp_encode_seg(ptr, &seg); // ACK 报文写入 buffer
}
kcp->ackcount = 0;
if (kcp->rmt_wnd == 0) {
// 对端剩余接收窗口大小为 0, 可能需要发送窗口探测报文. 根据 ts_probe 和 probe_wait 确定当前时刻是否需要发送探测报文.
...
} else {
kcp->ts_probe = 0;
kcp->probe_wait = 0;
}
if (kcp->probe & IKCP_ASK_SEND) { // 检查是否需要发送窗口探测报文
seg.cmd = IKCP_CMD_WASK;
<FLUSH_BUFFER>
ptr = ikcp_encode_seg(ptr, &seg); // 报文写入 buffer
}
if (kcp->probe & IKCP_ASK_TELL) { // 检查是否需要发送窗口通知报文
seg.cmd = IKCP_CMD_WINS;
//... // 同窗口探测报文
}
kcp->probe = 0;
cwnd = ... // 计算 cwnd
// 将报文从 snd_queue 移动到 snd_buf. snd_nxt - snd_una 不超过 cwnd. (4.2.1 节)
while (_itimediff(kcp->snd_nxt, kcp->snd_una + cwnd) < 0) {
IKCPSEG *newseg;
if (iqueue_is_empty(&kcp->snd_queue)) break; // snd_queue 为空, break
newseg = iqueue_entry(kcp->snd_queue.next, IKCPSEG, node); // 取队首的报文段
iqueue_del(&newseg->node); // 出队
iqueue_add_tail(&newseg->node, &kcp->snd_buf); // 插入 snd_buf
kcp->nsnd_que--;
kcp->nsnd_buf++;
// 给 newseg 的各个字段赋值. 这里作部分省略
newseg->cmd = IKCP_CMD_PUSH;
newseg->sn = kcp->snd_nxt++; // snd_nxt 自增
//...
}
// 快速重传, fastresend 为 0 便不执行快速重传
resent = (kcp->fastresend > 0)? (IUINT32)kcp->fastresend : 0xffffffff;
rtomin = (kcp->nodelay == 0)? (kcp->rx_rto >> 3) : 0;
// 将 snd_buf 中满足条件的报文段都发送出去 (4.1 节)
for (p = kcp->snd_buf.next; p != &kcp->snd_buf; p = p->next) {
IKCPSEG *segment = iqueue_entry(p, IKCPSEG, node);
int needsend = 0;
if (segment->xmit == 0) { // 新加入 snd_buf 中, 从未发送过的报文直接发送出去
needsend = 1;
segment->xmit++;
segment->rto = kcp->rx_rto; // RTO 初始为 rx_rto
segment->resendts = current + segment->rto + rtomin; // 重传时间戳
}
else if (_itimediff(current, segment->resendts) >= 0) { // 发送过的, 但是在 RTO 内未收到 ACK 的报文, 需要重传
needsend = 1;
segment->xmit++;
kcp->xmit++; // 超时重传的总次数
// 每超时重传一次, RTO 都增长
if (kcp->nodelay == 0) {
segment->rto += _imax_(segment->rto, (IUINT32)kcp->rx_rto); // RTO 翻倍增长
} else {
IINT32 step = (kcp->nodelay < 2)?
((IINT32)(segment->rto)) : kcp->rx_rto;
segment->rto += step / 2; // RTO 翻 0.5 倍增长
}
segment->resendts = current + segment->rto; // 重传时间戳
lost = 1;
}
else if (segment->fastack >= resent) { // 发送过的, 但是 ACK 失序超过 resent 次的报文, 需要执行快速重传. (4.3 节)
if ((int)segment->xmit <= kcp->fastlimit ||
kcp->fastlimit <= 0) { // 快速重传次数限制
needsend = 1;
segment->xmit++;
segment->fastack = 0;
segment->resendts = current + segment->rto;
change++;
}
}
if (needsend) {
int need;
// 赋值 segment->ts, segment->wnd, segment->una
//...
<FLUSH_BUFFER>
ptr = ikcp_encode_seg(ptr, segment); // 报文写入 buffer
if (segment->len > 0) {
memcpy(ptr, segment->data, segment->len); // 报文的数据段也要写入 buffer
ptr += segment->len;
}
if (segment->xmit >= kcp->dead_link) { // 报文传输次数大于一定值, 连接断开
kcp->state = (IUINT32)-1;
}
}
}
// 发送 buffer 中剩余的报文段
size = (int)(ptr - buffer);
if (size > 0) {
ikcp_output(kcp, buffer, size);
}
// 根据丢包情况计算 ssthresh 和 cwnd. 会在第 5 节中讨论
//...
}
接收
数据到达会调用 ikcp_input。
int ikcp_input(ikcpcb *kcp, const char *data, long size)
{
IUINT32 prev_una = kcp->snd_una; // 收到报文后, snd_una 可能会向右移动. 这里保存移动前的 snd_una
IUINT32 maxack = 0, latest_ts = 0;
int flag = 0;
//...
if (data == NULL || (int)size < (int)IKCP_OVERHEAD) return -1;
while (1) {
// 报文的各个字段
IUINT32 ts, sn, len, una, conv;
IUINT16 wnd;
IUINT8 cmd, frg;
IKCPSEG *seg;
if (size < (int)IKCP_OVERHEAD) break;
//... // 调用 ikcp_decode* 解包, 为各个字段赋值.
if (conv != kcp->conv) return -1; // 检查 conv
size -= IKCP_OVERHEAD;
if ((long)size < (long)len || (int)len < 0) return -2;
if (cmd != IKCP_CMD_PUSH && cmd != IKCP_CMD_ACK &&
cmd != IKCP_CMD_WASK && cmd != IKCP_CMD_WINS) // 检查 cmd
return -3;
kcp->rmt_wnd = wnd; // 更新 rmt_wnd
ikcp_parse_una(kcp, una); // 根据 una 将相应已确认送达的报文从 snd_buf 中删除
ikcp_shrink_buf(kcp); // 尝试向右移动 snd_una
if (cmd == IKCP_CMD_ACK) { // ACK 报文
if (_itimediff(kcp->current, ts) >= 0) {
// 这里计算 RTO, _itimediff(kcp->current, ts) 便是 RTT.
// 其计算方法与 4.4 节列出的公式一致, 具体代码不展示了, 读者可自行参阅 KCP 源码.
ikcp_update_ack(kcp, _itimediff(kcp->current, ts));
}
ikcp_parse_ack(kcp, sn); // 将已确认送达的报文 snd_buf 中删除.
ikcp_shrink_buf(kcp); // 尝试向右移动 snd_una
if (flag == 0) { // 这里计算出这次 input 得到的最大 ACK 编号
flag = 1;
maxack = sn;
} else {
if (_itimediff(sn, maxack) > 0) {
maxack = sn;
//...
}
}
//...
}
else if (cmd == IKCP_CMD_PUSH) { // 数据报文
...
if (_itimediff(sn, kcp->rcv_nxt + kcp->rcv_wnd) < 0) {
ikcp_ack_push(kcp, sn, ts); // 将相关信息 (报文编号和时间戳) 插入 ACK 列表中
if (_itimediff(sn, kcp->rcv_nxt) >= 0) {
seg = ikcp_segment_new(kcp, len);
seg->conv = conv;
... // 赋值各个字段
if (len > 0) {
memcpy(seg->data, data, len);
}
ikcp_parse_data(kcp, seg); // 插入 rcv_buf
}
}
}
else if (cmd == IKCP_CMD_WASK) { // 窗口探测
kcp->probe |= IKCP_ASK_TELL; // 标记需要发送窗口通知报文
}
else if (cmd == IKCP_CMD_WINS) { // 窗口通知
// 什么都不用做, wnd 字段前面已经取得了
}
else {
return -3;
}
data += len;
size -= len;
}
if (flag != 0) {
ikcp_parse_fastack(kcp, maxack, latest_ts); // 检查 snd_buf 中编号小于 maxack 且未确认送达的报文, 将其 fastack 加一
}
//... // 计算 cwnd. 会在第 5 节中讨论
return 0;
}
对于 ACK, 会调用 ikcp_parse_ack 将对应已送达的报文从 snd_buf 中删除. 删除之后, 之后的 ikcp_flush 调用中自然不用考虑重传问题了. ikcp_parse_una 的做法与之类似, 这里只展示 ikcp_parse_ack:
static void ikcp_parse_ack(ikcpcb *kcp, IUINT32 sn)
{
struct IQUEUEHEAD *p, *next;
if (_itimediff(sn, kcp->snd_una) < 0 || _itimediff(sn, kcp->snd_nxt) >= 0)
return;
for (p = kcp->snd_buf.next; p != &kcp->snd_buf; p = next) { // 遍历 snd_buf
IKCPSEG *seg = iqueue_entry(p, IKCPSEG, node);
next = p->next;
if (sn == seg->sn) { // 找到对应编号的报文, 将它删除
iqueue_del(p);
ikcp_segment_delete(kcp, seg);
kcp->nsnd_buf--;
break;
}
if (_itimediff(sn, seg->sn) < 0) {
break;
}
}
}
对于数据报文, 则调用 ikcp_parse_data 将其插入 rcv_buf, 然后会尽可能地将顺序正确的报文移入 rcv_queue.
void ikcp_parse_data(ikcpcb *kcp, IKCPSEG *newseg)
{
struct IQUEUEHEAD *p, *prev;
IUINT32 sn = newseg->sn;
int repeat = 0;
// 如果接收到数据报文的编号大于 rcv_nxt + rcv_wnd 或小于 rcv_nxt, 这个报文就会被丢弃. (4.2.2 节)
if (_itimediff(sn, kcp->rcv_nxt + kcp->rcv_wnd) >= 0 ||
_itimediff(sn, kcp->rcv_nxt) < 0) {
ikcp_segment_delete(kcp, newseg);
return;
}
// 在 rcv_buf 中寻找一个合适的位置以便插入
for (p = kcp->rcv_buf.prev; p != &kcp->rcv_buf; p = prev) { // 从后往前遍历
IKCPSEG *seg = iqueue_entry(p, IKCPSEG, node);
prev = p->prev;
if (seg->sn == sn) { // 如果遇到编号相等的, 则是重复报文
repeat = 1;
break;
}
if (_itimediff(sn, seg->sn) > 0) { // 找到第一个编号比它小的
break;
}
}
if (repeat == 0) { // 插入
iqueue_init(&newseg->node);
iqueue_add(&newseg->node, p);
kcp->nrcv_buf++;
} else { // 重复报文直接丢弃
ikcp_segment_delete(kcp, newseg);
}
while (! iqueue_is_empty(&kcp->rcv_buf)) { // rcv_nxt 尝试向后移动, 将顺序正确的报文移动到 rcv_queue 中 (4.2.2 节)
IKCPSEG *seg = iqueue_entry(kcp->rcv_buf.next, IKCPSEG, node);
if (seg->sn == kcp->rcv_nxt && kcp->nrcv_que < kcp->rcv_wnd) { // 保证接收窗口大小不小于 0
iqueue_del(&seg->node);
kcp->nrcv_buf--;
iqueue_add_tail(&seg->node, &kcp->rcv_queue);
kcp->nrcv_que++;
kcp->rcv_nxt++;
} else {
break;
}
}
}
最后接收方调用 ikcp_recv 从 rcv_queue 中读取数据.
int ikcp_recv(ikcpcb *kcp, char *buffer, int len)
{
struct IQUEUEHEAD *p;
int ispeek = (len < 0)? 1 : 0;
int peeksize;
int recover = 0;
IKCPSEG *seg;
assert(kcp);
if (iqueue_is_empty(&kcp->rcv_queue)) return -1;
if (len < 0) len = -len;
peeksize = ikcp_peeksize(kcp); // rcv_queue 中第一个包的大小. 这需要考虑到分片
if (peeksize < 0) return -2;
if (peeksize > len) return -3;
if (kcp->nrcv_que >= kcp->rcv_wnd) recover = 1;
for (len = 0, p = kcp->rcv_queue.next; p != &kcp->rcv_queue; ) { // 从 rcv_queue 取出报文读入 buffer
int fragment;
seg = iqueue_entry(p, IKCPSEG, node);
p = p->next;
if (buffer) {
memcpy(buffer, seg->data, seg->len); // 复制到 buffer 中
buffer += seg->len;
}
len += seg->len;
fragment = seg->frg;
if (ispeek == 0) { // 如果 len 小于 0, 则不消耗 rcv_queue
iqueue_del(&seg->node);
ikcp_segment_delete(kcp, seg);
kcp->nrcv_que--;
}
if (fragment == 0)
break;
}
assert(len == peeksize);
while (! iqueue_is_empty(&kcp->rcv_buf)) { // rcv_queue 空些了, 再尝试从 rcv_buf 中取些报文到 rcv_queue
seg = iqueue_entry(kcp->rcv_buf.next, IKCPSEG, node);
//... // 与 ikcp_parse_data 中相同
}
// fast recover
if (kcp->nrcv_que < kcp->rcv_wnd && recover) {
// ready to send back IKCP_CMD_WINS in ikcp_flush
// tell remote my window size
kcp->probe |= IKCP_ASK_TELL;
}
return len;
}
拥塞控制
报文不能无限制地发送。 因为网路容量是有限的， 接收方缓冲区的大小也是有限的； 如果无限制地发送数据，必然会导致网路和缓冲区无法容纳发送的数据， 从而导致大量丢包。
cwnd 的大小决定了发送速率，因此，拥塞控制实际上就是动态计算 cwnd 的过程。 KCP 拥塞控制的策略与 TCP 类似 分为：
慢启动(Slow Start)
拥塞避免(Congestion Avoidance)
快速恢复(Fast Recovery)
拥塞控制策略
慢启动
理想情况下， 发送数据的速率正好等于网路的容量， 然而我们并不知道网路的实际容量。我们的做法是先将 cwnd 设为 1， 随后平均每经过一个 RTT 时间 cwnd 都翻一倍， 以探测到何时会出现丢包。 这种方法便是慢启动。
拥塞避免阶段
在慢启动中 cwnd 会指数增长，这个过程显然不能一直持续下去。当 cwnd 超过一个阈值之后， 便会进入拥塞避免阶段。 这个阈值我们称为慢启动阈值(Slow Start Threshold)，通常记作 ssthresh。在拥塞避免阶段， cwnd 会近似于线性增长。
丢包退让
无论是慢启动还是拥塞避免， 随着 cwnd 的增长， 网路容量会被逐步填满。网络容量填满之后， 就会不可避免地出现丢包。这就意味着我们的发送速率过大， cwnd 应该减小了。 KCP 称之为丢包退让。此时有两种策略：
一种是将 ssthresh 置为当前 cwnd 的一半， 然后 cwnd 置为 1, 重新执行慢启动；
另一种也会将 ssthresh 置为当前 cwnd 的一半， 但 cwnd 置为比 ssthresh 稍高的值， 然后进入快速恢复阶段。快速恢复阶段中， cwnd 会以与拥塞避免相同的方式线性增长。KCP 采用的策略是， 如果发生超时重传， 就进入慢启动； 如果发生快速重传， 就进入快速恢复。
下图展示了拥塞控制中 cwnd 和 ssthresh 的变化情况。
此外无论如何发送速率都不应该超过对端的接收速率， 否则数据一定会超出对端接收缓冲区的容量。 因此 接收方会不断地向对端汇报接收窗口的剩余大小， 发送方会限制 cwnd 不超过 rmt_wnd。
KCP 为流速设计，在传递一些及时性要求很高的小数据时，可以选择不执行慢启动和拥塞避免。 此时 cwnd 的大小仅取决于 snd_wnd 和 rmt_wnd 二者的最小值，其中 snd_wnd 为配置值。
慢启动
慢启动时，平均每经过一个 RTT 时间 cwnd 都翻一倍。 实际的做法是，每收到一个 ACK cwnd 都加1. 初始 cwnd 为 1, 发送 1 个报文段，随后收到 1 个 ACK, cwnd 加1等于 2; 现在 cwnd 为 2, 发送 2 个报文段，随后收到 2 个 ACK, cwnd 自增两次等于 4. 以此类推， cwnd 就会指数增长。
慢启动中 cwnd 的变化情况如下图所示：
拥塞避免和快速恢复
在拥塞避免阶段，差不多要等当前发送窗口发的报文都确认到达之后， cwnd 才增加 1. 这时的 cwnd 近似于线性增长，这种增长方式与慢启动的指数增长相比缓慢许多。 拥塞避免阶段的 cwnd 变化情况如下图所示。
在 KCP 的实现中，拥塞避免阶段的 cwnd 仍然会在每收到一个 ACK 的时候增长，只不过不是增加 1, 而是增加零点几。 KCP 的做法是维护一个中间变量 incr，其含义可以认为是 cwnd 的 mss 倍(ps:incr = cwnd * mss)。 在拥塞避免阶段，每收到一个 ACK， incr 都会以如下方式增长：

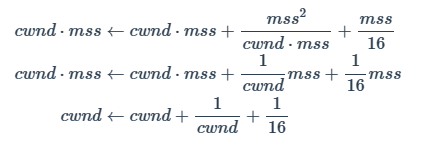

然后当 incr 累计增加的值超过一个 mss 时，cwnd 增加 1， 保持 incr 与 cwnd 之间的倍数关系。 因为 incr = cwnd * mss，所以有
如果抛开后面的 1/16 不看，实际上相当于每收到一个 ACK，cwnd 都自增 1/cwnd。这就满足了前面所说的，要等当前发送窗口发的报文都确认到达之后， cwnd 才增加 1。 事实上 (1) 式去掉后面的mss/16 就是 TCP 拥塞避免阶段 cwnd 的增长方式。 KCP 在这个基础上加上了mss/16， 让 cwnd 的增长速度比 TCP 稍快一些。
代码实现
丢包退让
在 ikcp_flush 中检测到丢包， 即出现超时重传或快速重传时， 就执行丢包退让， 调整 cwnd 和 ssthresh， 进入慢启动或快速恢复。
void ikcp_flush(ikcpcb *kcp)
{
//...
int change = 0; // 是否执行过快速重传
int lost = 0; // 是否执行过超时重传
//...
cwnd = _imin_(kcp->snd_wnd, kcp->rmt_wnd); // cwnd 不超过对端剩余接收窗口大小 rmt_wnd
if (kcp->nocwnd == 0) cwnd = _imin_(kcp->cwnd, cwnd); // 如果设置了 nocwnd, 则 cwnd 只取决于 snd_wnd 和 rmt_wnd
//...
if (change) { // 发生快速重传， 进入快速恢复
IUINT32 inflight = kcp->snd_nxt - kcp->snd_una; // 发送窗口中报文的数量， 这个值小于等于 cwnd
kcp->ssthresh = inflight / 2; // ssthresh 置为 inflight 的一半
if (kcp->ssthresh < IKCP_THRESH_MIN)
kcp->ssthresh = IKCP_THRESH_MIN;
kcp->cwnd = kcp->ssthresh + resent; // cwnd 置为比 ssthresh 稍高的值， resent 等于 fastresend
kcp->incr = kcp->cwnd * kcp->mss; // incr 为 cwnd 的 mss 倍
}
if (lost) { // 发生超时重传， 进入慢启动
kcp->ssthresh = cwnd / 2; // ssthresh 置为 cwnd 的一半
if (kcp->ssthresh < IKCP_THRESH_MIN)
kcp->ssthresh = IKCP_THRESH_MIN;
kcp->cwnd = 1; // cwnd 置为 1, 进入慢启动
kcp->incr = kcp->mss;
}
if (kcp->cwnd < 1) {
kcp->cwnd = 1;
kcp->incr = kcp->mss;
}
}
计算 cwnd
ikcp_input 中收到 ACK 时会以某种方式增加 cwnd，取决于当前是慢启动还是拥塞避免。
int ikcp_input(ikcpcb *kcp, const char *data, long size)
{
//...
if (_itimediff(kcp->snd_una, prev_una) > 0) { // 收到了能让 snd_una 移动的 ACK
if (kcp->cwnd < kcp->rmt_wnd) { // cwnd 不超过 rmt_wnd
IUINT32 mss = kcp->mss;
if (kcp->cwnd < kcp->ssthresh) { // cwnd 小于 ssthresh, 慢启动
kcp->cwnd++; // cwnd 增加 1
kcp->incr += mss;
} else {
if (kcp->incr < mss) kcp->incr = mss;
kcp->incr += (mss * mss) / kcp->incr + (mss / 16); //前面提到的 (1) 式
if ((kcp->cwnd + 1) * mss <= kcp->incr) { // 当 incr 累计增加的值超过一个 mss 时， cwnd 增加 1
kcp->cwnd++;
}
}
if (kcp->cwnd > kcp->rmt_wnd) { // 保持 cwnd 不超过 rmt_wnd
kcp->cwnd = kcp->rmt_wnd;
kcp->incr = kcp->rmt_wnd * mss;
}
}
}
return 0
技巧
发送端
变量nsnd_buf、nsnd_que、snd_una、snd_nxt位置关系：
假如一开始如下：
nsnd_que=6，当再有数据插入到snd_queue中，nsnd_que自增变为7；
此时的nsnd_buf=0，且snd_una和snd_nxt也为0；
系统会根据发送窗口大小，决定需要有多少个数据从snd_queue移动到snd_buf队列，假如移动前三个数据，移动到snd_buf中了，图如下：
移动后的结果如下：
nsnd_queue=3，每移动一个snd_queue里面的数据到snd_buf队列，nsnd_que就会自减，比如上图的，移动了三个 就减剩下为3，实际nsnd_queue代表着snd_queue队列一共有多少个数据
snd_una=0，因为还没有收到应答；
snd_nxt=3，每插入一个数据到snd_buf，snd_nxt就自增，即往后移动以下，该变量实际也是指示snd_buf队列下个可以插入的位置
nsnd_buf=3，每插入一个数据到snd_buf，nsnd_buf同样自增，代表着当前snd_buf中一共有多少个数据
下一步就是需要把snd_buf里面的数据发送出去：
系统会遍历snd_buf队列，根据把数据一个一个的发送出去，此时只是拿出来发送，并未改变snd_una和snd_nxt值，比如我们现在发送出去了sn=0和sn=1的两个数据包
那么什么时候sn=0和sn=1数据从队列中移除呢？
答案是，当收到对端的应答包后，会移除。比如现在我们收到了sn=0的应答包后的效果如下：
snd_una=1，即往后移动一位，所以该值代表着，最前位置未应答的位置，为什么说最前，因为，比如我们收到了sn=1的应答包，而sn=0的应答包都没有收到(有可能丢了)，如下图所示：
这就意味着sn=0的包对端没有收到，或者sn=0的应答包本地没有收到，会把sn=0的包，发送次数自增即：xmit++
还有一种情况，我们收到了应答包字段里面una=1，告诉发送端，凡是小于等于该值的包都已经收到，那么情况如下：
接收端
假如一开始如下：
rev_buf队列：nrcv_buf=4 指示当前队列长度，每插入一个新数据，就会自增1 ，可以看到sn3的包没有来，rev_buf队列并不管接收数据的顺序。
rcv_nxt=0 指示着下个想要的数据
此时的recv_queue 队列为空，所以nrcv_queue=0
rcv_wnd从nrcv_que开始的位置
程序会遍历rev_buf队列，由于期望的包序号rcv_nxt=0，发现rev_buf队列中0已经来了，那么就会把sn=0的包从 rcv_buf队列移动到rev_queue队列，然后rcv_nxt++ 即为1，继续遍历rev_buf，直到把sn=1和sn=2的包也移动到rev_queue队列后，rev_nxt=3，发现rev_buf队列里面没有，那么就跳出遍历了，等待下次调度来临。
nrcv_buf=1 因为移出去了3个连续的数据
nrcv_que=3 因为移进来3个
此时rcv_nxt还是3，期望3到来
rcv_nxt期望得到的包是seg3，但是它丢了，如果由于重传seg3到了：
如下图：
程序会重复步骤2，遍历rcv_buf队列，把剩下连续的sn3和sn4一起移动到rcv_queue，
rcv_nxt会移动到5处，且回复应答ack=3 una =5，意思是告诉发送端，收到了5的包，且小于una=5的包都已经收到了。发送端就会把小于una=5的包全部从发送队列删除，
窗口控制
窗口变量如下：
snd_wnd：配置值对应配置文件中的
"sndwnd": 512,字段rcv_wnd：配置值对应配置文件中的
"rcvwnd": 4096,字段rmt_wnd：对端的
rcv_wnd-nrcv_que的值，如下图所示：表示接收端剩余的接收窗口大小
cwnd：是个变量，
慢启动阶段都是翻倍增加规律1、2、4、8、16、等
拥塞避免和快恢复阶段都是线性自增
变化规律如下：
那么实际的发送窗口的大小如何取值呢 ，下面介绍：
实际用的发送窗口是用来控制发送端snd_queue是否移动数据到snd_buf中：
根据配置字段"nocwnd": 1决定是否有窗口控制：
0：代表使用窗口控制，实际的发送窗口大小为下面三个的最小值，我们称之为cwd_min：
snd_wnd
rmt_wnd
cwnd
1：代表不适用窗口控制，实际发送窗口大小为下面两个值的最小值，我们称之为cwd_min：
snd_wnd
rmt_wnd
如上图所示：
剩余窗口 = cwd_min-（snd_nxt-snd_una）
所以只要剩余窗口大小不为0，就可以把数据从snd_queue队列移动到snd_buf
在调试的时候我们需要监控的变量
发送端
nsnd_que：发送队列snd_queue的长度；
nsnd_buf：发送缓存队列的长度；
cwd_min：发送窗口的值；
剩余发送窗口大小：cwd_min-（snd_nxt-snd_una）
snd_una、snd_nxt和rmt_wnd的值
接收端
nrcv_buf：接收缓存snd_buf队列的长度
rcv_wnd：接收窗口大小
nrcv_que：接收队列recv_queue的长度
rmt_wnd：本地剩余接收窗口大小
rcv_nxt：下个期望接收的位置，不是那么重要
