WPA2加密
WPA2的分类

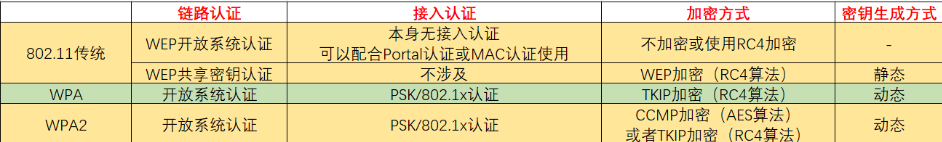

WPA2（Wi-Fi Protected Access 2安全协议）分为两种：
WPA2-PSK：基于预共享密钥（PSK）的个人模式
WPA2-Enterprise：基于 802.1X 认证的企业模式
WPA2的加密算法
WPA2加密算法分为两类:
CCMP：基于AES的对称加密技术；AES支持128、192和256位密钥长度。
TKIP：基于RC4加密算法，注意：TKIP用于替代 WEP（Wired Equivalent Privacy）中的不安全加密机制。虽然 TKIP 也适用于 WPA2，但由于其安全性较低，已经逐渐被 AES 替代。
WPA2-PSK个人模式

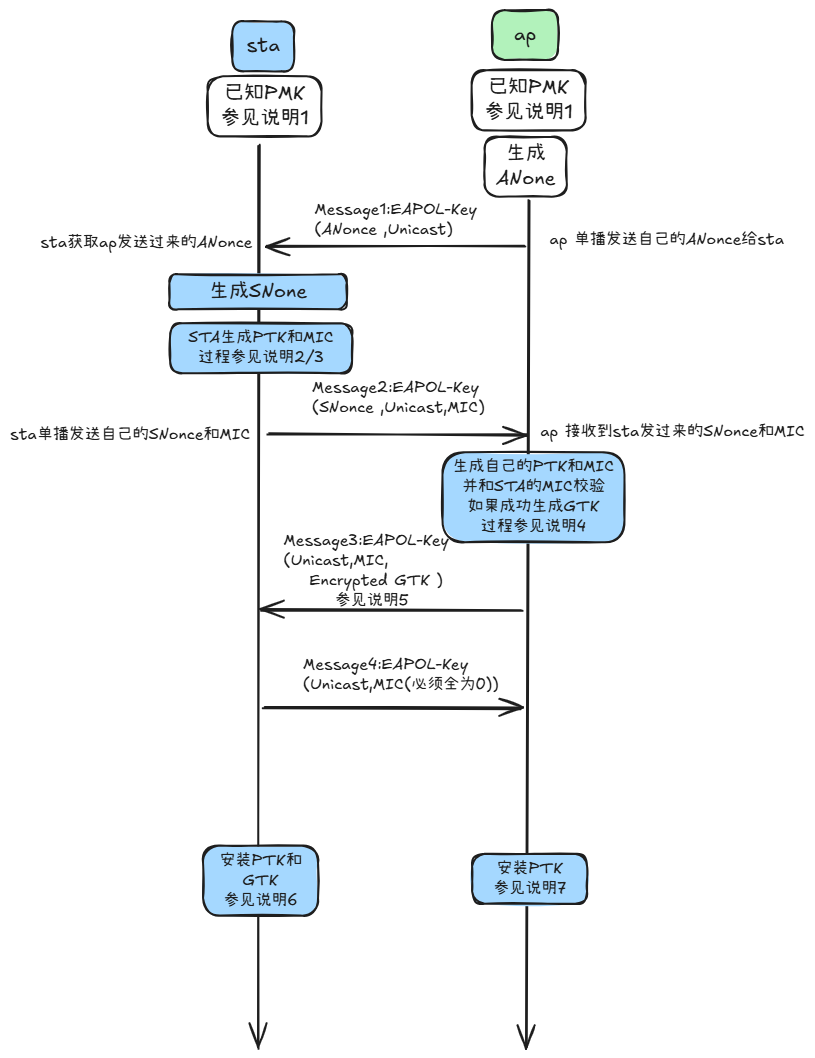

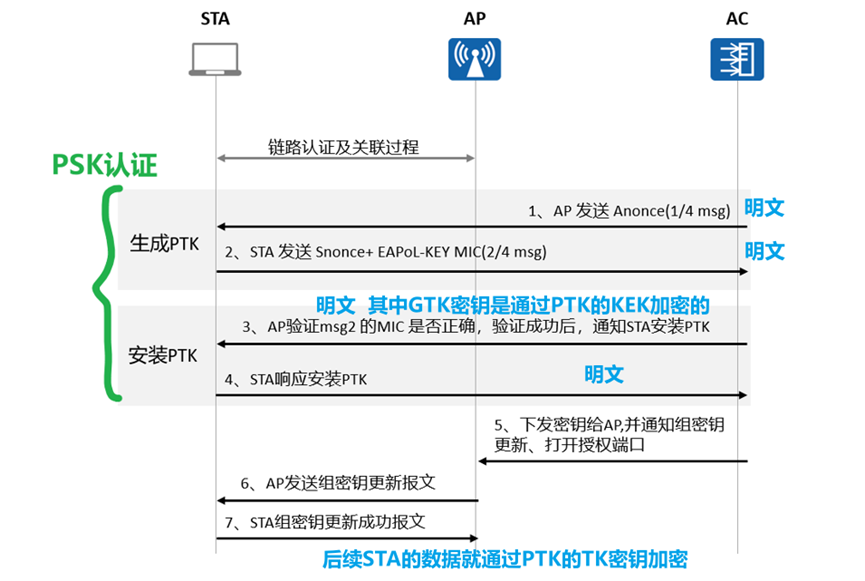

4步握手过程如下图所示：
过程分析：

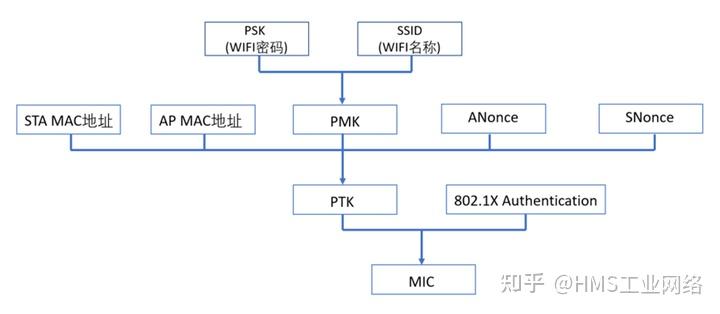

PMK：成对主密钥 256bit 作用：密钥树根，永不传输 sta和ap自己各一份
生成方式：PMK=PBKDF2(HMAC-SHA1,WIFI密码，ssid, len(ssid),4096,256)
参数说明：
HMAC-SHA1:哈希函数
WIFI密码：sta和ap一样
WIFI ssid：sta和ap也一样，就是wifi的名字
len(ssid)：名字长度
4096：该函数的迭代次数，多次迭代主要为了防暴力破解
256:输出长度
PTK：成对临时密钥 512bit 作用：单 STA-AP 会话加密，含 KCK/TK/KEK/MIC key，下面是PTK的组成：
字段
长度
在 PTK 中的字节范围
核心作用
KCK
16 字节
0 ~ 15 字节
计算 / 验证握手帧的 MIC
KEK
16 字节
16 ~ 31 字节
加密 / 解密 GTK
TK
16 字节
32 ~ 47 字节
AES-CCMP 数据传输的核心密钥
MIC Key
16 字节
48 ~ 63 字节
备用 MIC 校验（兼容旧设备）
PTK生成方式如下：
PTK= SHA1_PRF(PMK,len(PMK), Pairwise key expansion， Min(AA,SA)||Max(AA,SA)||Min(ANone,SNonce)||Max(ANone,SNonce))参数说明：
PMK:STA自己生成的自己的PMK
Pairwise key expansion：WPA2-802.11i标准强制规定的固定字符串本质是SHA1_PRF盐（Salt）
AA:AP的mac地址
SA:STA的mac地址
SNonce：sta自己生成的随机数
ANone：AP发过来的随机数
MIC计算方式如下：
MIC=HMAC_MD5(KCK,16,802.1Xdata)[0到16字节]
此时ap收到了sta的SNonce 所以 ap同样可以计算自己的PTK和MIC，计算方式和sta一致，然后ap把收到sta的MIC和自己的MIC进行完整性校验，如果校验失败，握手失败，否则就成功，继续往下生成GTK，注意：这个过程会生成ap自己的PTK，所以里面有个KCK和KEK，后面生成GTK要用。
GTK前20字节格式如下：
字段名
字节长度
取值 / 说明
GTK 版本号
1字节
固定为0x02（标识 WPA2-CCMP 类型的 GTK，区分 WPA1/TKIP 的 GTK
GTK 核心随机数
15字节
从/dev/urandom读取的真随机数（加密核心，永不明文传输）
PN（包序列号）
4字节
初始包序列号（Packet Number），用于 CCMP 计数器生成，防重放攻击，从0x00000001自增
GTK 生成的步骤如下：
读取该bssid下的GTK缓存检查有效期，若过期则重新生成GTK的前20字节，否则直接复用；
读取得到的GTK的前16字节(版本+随机数)，生成12字节随机的Nonce(用于aes-ccmp加密)；
调用aes-ccmp加密算法，生成加密的GTK
Encrypted GTK = AES-CCMP(KEK,上面生成的Nonce,上面提到的前16字节GTK)
最终传输加密GTK数据=12字节的Nonce+26字节Encrypted_GTK+8字节的TAG 一共36字节
构造第三次握手包Message3
Step 1: 构造空的第三次握手EAPOL-Key帧，填充核心字段：
Key Descriptor Type：0x02（WPA2-PSK）；
Key Information：标记Unicast+CCMP；
Key Length：0x0080（128位）
Replay Counter：AP生成的8字节计数器（如
00 00 00 00 00 00 00 01）；ANonce：AP第一次握手发送的32字节随机数；
Key RSC：GTK的4字节PN（如
00 00 00 01）；MIC字段：先填充16字节全0；
Key Data：36字节加密GTK数据（Nonce+Encrypted_GTK+Tag）；
Key Data Length：0x0024（36字节）；
Step 2: 调用HMAC-SHA1计算AP的MIC：
AP_MIC = HMAC-SHA1(KCK, 16, 填充0的EAPOL帧, 帧长度) [0:16]；
Step 3: 将AP_MIC替换帧中的MIC占位符，完成帧构造。
STA收到Message3后动作分析
6.1 解析消息
驱动层过滤 EAPOL-Key 帧（以太网类型 0x888E），转发给用户态的 wpa_supplicant；
解析帧的核心字段并存储（与 AP 构造的字段一一对应）：
AA：AP 的 MAC 地址（确认是目标 AP）；
AP_MIC：AP 计算的 16 字节 MIC 值；
Encrypted_GTK_Data：36 字节加密 GTK 数据（12 字节 Nonce + 16 字节加密 GTK + 8 字节 Tag）；
PN（Key RSC）：4 字节 GTK 包序列号（防重放）；
ANonce：AP 的随机数（校验与第一次握手的 ANonce 一致）；
Replay Counter：AP 的 8 字节防重放计数器；
Key Information：确认是 Unicast/Pairwise、CCMP 加密；
校验帧结构合法性（字段长度、版本号），非法则直接丢弃。
6.2 重放攻击检测（前置安全校验)
wpa_supplicant 查询本地缓存的 “AP-Replay Counter 映射表”（记录该 AP 的最新计数器值）；
对比当前帧的 Replay Counter 与缓存值：
若当前值 ≤ 缓存值 → 判定为重放帧，发送 Deauth 帧给 AP，终止握手；
若当前值 > 缓存值 → 更新缓存值，进入下一步；
校验 ANonce 一致性：对比当前帧的 ANonce 与第一次握手接收的 ANonce，不一致则丢弃帧（防止 ANonce 被篡改）。
6.3 验证 AP 的 MIC（核心：确认 AP 拥有合法 PMK/PTK）
从本地已计算的 PTK 中提取 KCK（前 16 字节，与 AP 侧 KCK 完全一致）；
构造 “待校验的 EAPOL 字节流”：
复制第三次握手帧的所有核心字段；
将帧中的 AP_MIC 字段替换为 16 字节全 0（与 AP 计算 MIC 时的占位逻辑一致）；
调用 HMAC-SHA1 计算校验 MIC：STA_CALC_MIC = HMAC-SHA1 (KCK, 16, 填充 0 的 EAPOL 帧，帧长度) [0:16]；
对比 STA_CALC_MIC 与 AP_MIC：
不一致 → MIC 校验失败，发送 Deauth 帧（原因码 4），终止握手；
一致 → 确认 AP 拥有正确 PMK/PTK，进入 GTK 解密阶段。
6.4 解密 GTK（核心：提取合法的组密钥）
从本地 PTK 中提取 KEK（密钥加密密钥）：KEK = PTK [16:32]（16 字节）；
拆分 36 字节 Encrypted_GTK_Data：
12 字节 Nonce（AES-CCM 加密的随机数）；
16 字节 Encrypted_GTK（加密后的 GTK 核心：版本 + 随机数）；
8 字节 Tag（认证标签，防篡改）；
调用 AES-CCM 算法解密：Decrypted_GTK_Core = AES-CCM (KEK, Nonce, Encrypted_GTK, Tag)；（解密时会校验 Tag，Tag 不匹配则判定 GTK 被篡改，终止握手）；
拼接完整 GTK：将解密后的 16 字节核心 GTK（版本 + 随机数）与帧中提取的 4 字节 PN 拼接，形成 20 字节完整 GTK（与 AP 侧格式一致）：完整 GTK = 1 字节版本号 + 15 字节随机数 + 4 字节 PN。
6.5 GTK 格式校验（确保符合 WPA2 标准）
校验版本号：解密后的 GTK 核心首字节必须为
0x02（WPA2-CCMP 标识），否则丢弃；校验长度：解密后的核心 GTK 必须为 16 字节，完整 GTK 为 20 字节，长度错误则丢弃；
校验 PN 有效性：PN 必须为非 0 值（如
0x00000001），全 0 则判定为非法 GTK；本地存储完整 GTK，标记为 “待安装”。
6.6 安装密钥（PTK/TK + GTK）到驱动层
从 PTK 中提取 TK（传输密钥）：TK = PTK [32:48]（16 字节）；
向驱动下发密钥安装指令：
安装 TK：关联到 AP 的 MAC 地址，用于单播数据的 AES-CCMP 加密；
安装 GTK：关联到当前 BSSID，用于广播 / 组播数据的 AES-CCMP 加密；
配置 PN：将 GTK 的 PN 设置为 CCMP 计数器初始值（防重放）；
驱动层启用 AES-CCMP 加密 / 解密逻辑，标记该 AP 连接为 “加密就绪”；
wpa_supplicant 标记 STA 状态为 “密钥安装完成，待确认”。
6.7 构造并发送第四次握手 ACK 帧（最终确认）
构造空的第四次握手 EAPOL-Key 帧，核心填充：
Key Information：标记 “ACK 确认”“密钥已安装”；
Replay Counter：复用 AP 第三次握手的 Replay Counter（防重放）；
MIC 字段：填充 16 字节全 0（第四次握手无需新 MIC，仅作确认）；
其他字段：Key Descriptor Type=0x02，Key Length=0x0080；
wpa_supplicant 将帧下发给驱动；
驱动以 Unicast 方式（目标 MAC=AP 的 MAC）发送该帧；
启动超时定时器（QSDK 默认 5 秒），若未收到 AP 确认则重发（最多 2 次）。
6.8 启动正常加密数据传输
第四次握手帧发送成功后，STA 标记与 AP 的连接为 “已认证 + 已关联 + 加密就绪”；
驱动层对所有上行数据（STA→AP）执行 AES-CCMP 加密：
用 TK 生成 CCMP 计数器（结合 PN / 数据包序列号）；
加密数据并附加 CBC-MAC 校验值；
驱动层对所有下行数据（AP→STA）执行 AES-CCMP 解密 + 校验：
先校验 CBC-MAC，确保数据未被篡改；
解密数据，若 PN 重复则丢弃（防重放）；
进入正常数据传输阶段，所有流量均为加密状态。
ap收到Messsage4后的动作
7.1 接收并解析第四次握手帧
驱动层过滤 EAPOL-Key 帧（以太网类型 0x888E），确认帧的目标 MAC 是 AP 自身 MAC（Unicast 帧），转发给 hostapd；
hostapd 解析帧的核心字段，仅关注关键标识（第四次握手帧无新 MIC/GTK，仅作确认）：
SA：STA 的 MAC 地址（定位是哪个 STA 的确认帧）；
Key Information：提取 “ACK 确认” 标志（bit 9 置 1）、“密钥已安装” 标志（bit 8 置 1）；
Replay Counter：STA 复用的 AP 第三次握手的 8 字节计数器（核心防重放参数）；
MIC 字段：确认是 16 字节全 0（第四次握手标准要求，非 0 则判定为非法帧）；
校验帧结构合法性：字段长度、版本号（Key Descriptor Type=0x02），非法则直接丢弃。
7.2 重放攻击检测（核心前置校验）
从本地 “STA-Replay Counter 缓存表” 中，读取该 STA 对应的第三次握手 Replay Counter 值；
对比当前帧的 Replay Counter 与缓存值：
若当前值 ≠ 缓存值 → 判定为重放帧 / 篡改帧，丢弃，不更新状态；
若当前值 = 缓存值 → 确认是合法的 ACK 帧，进入下一步；
标记该 Replay Counter 为 “已确认”，避免后续重复处理。
7.3 STA 握手状态校验（确保流程匹配）
查询本地 “STA 握手状态表”，读取该 STA 的当前状态：
合法状态：“已发送 Message3，等待 Message4 确认”；
非法状态：“未握手”“已完成握手”“MIC 校验失败” 等；
状态校验：
若状态不匹配 → 丢弃帧，标记该 STA 为 “异常”，超时后清理；
若状态匹配 → 确认是该 STA 的合法 ACK，进入密钥安装阶段；
重置 Message3 重发定时器（若之前启动过），避免重复发送 Message3。
7.4 安装密钥（PTK/TK + GTK）到驱动层
从本地缓存中读取该 STA 对应的 PTK（64 字节），提取关键子密钥：
TK（传输密钥）：PTK [32:48]（16 字节），用于单播数据加密；
KEK/KCK：已完成握手验证，无需再使用，标记为 “待清理”；
向高通 Wi-Fi 驱动下发密钥安装指令（QSDK 通过 nl80211 接口实现）：
安装 TK：关联到 STA 的 MAC 地址，用于 AP→STA 单播数据的 AES-CCMP 加密；
安装 GTK：关联到当前 BSSID（该 STA 已接入的热点），用于广播 / 组播数据加密；
配置 PN：将 GTK 的 4 字节 PN 设置为 CCMP 计数器初始值（防重放攻击）；
驱动层启用 AES-CCMP 加密 / 解密逻辑：
上行（STA→AP）：解密数据前先校验 CBC-MAC，PN 重复则丢弃；
下行（AP→STA）：加密数据并附加 CBC-MAC，PN 自增；
驱动返回 “密钥安装成功” 确认给 hostapd。
7.5 清理握手临时缓存（安全优化）
从内存中删除该 STA 对应的临时数据：
PMK（仅保留哈希值，原始 PMK 清零）；
PTK、KCK、KEK（字节数组填充 0 后释放）；
ANonce、SNonce（随机数清零）；
握手过程中的 EAPOL 帧缓存；
清理 “STA-Replay Counter 缓存表” 中该 STA 的临时计数器；
释放握手过程中占用的 crypto API 资源（如 HMAC-SHA1/AES-CCM 上下文）。
7.6 标记连接状态 + 启动正常加密传输
hostapd 更新该 STA 的状态为：
认证状态：“802.1X 认证完成”（WPA2-PSK 模拟 802.1X）；
关联状态：“已关联”；
加密状态：“AES-CCMP 已启用”；
将该 STA 加入 “已接入设备列表”，可通过
hostapd_cli sta命令查看；驱动层开始对该 STA 的所有数据帧执行 AES-CCMP 加密 / 解密：
下行数据（AP→STA）：用 TK 加密单播帧，用 GTK 加密广播 / 组播帧；
上行数据（STA→AP）：解密后校验完整性，异常则丢弃并记录日志；
QSDK 的
wlan进程标记该连接为 “活跃”，纳入流量统计。
7.7 GTK 定时更新 + 异常处理
启动 GTK 定时更新定时器（QSDK 默认 3600 秒 / 1 小时）：
到期后 AP 生成新 GTK，通过 Multicast EAPOL-Key 帧分发给所有已接入 STA；
新 GTK 生成后，旧 GTK 保留 10 秒（兼容 STA 切换），之后清零；
异常超时处理：
若未收到 Message4，AP 会重发 Message3（最多 3 次，QSDK 默认 10 秒超时）；
重发失败则标记该 STA 为 “握手失败”，发送 Deauth 帧（原因码 15，4-Way Handshake timeout）；
日志记录：在
/var/log/hostapd.log中记录 “4-Way Handshake completed for STA [MAC]”，便于调试。

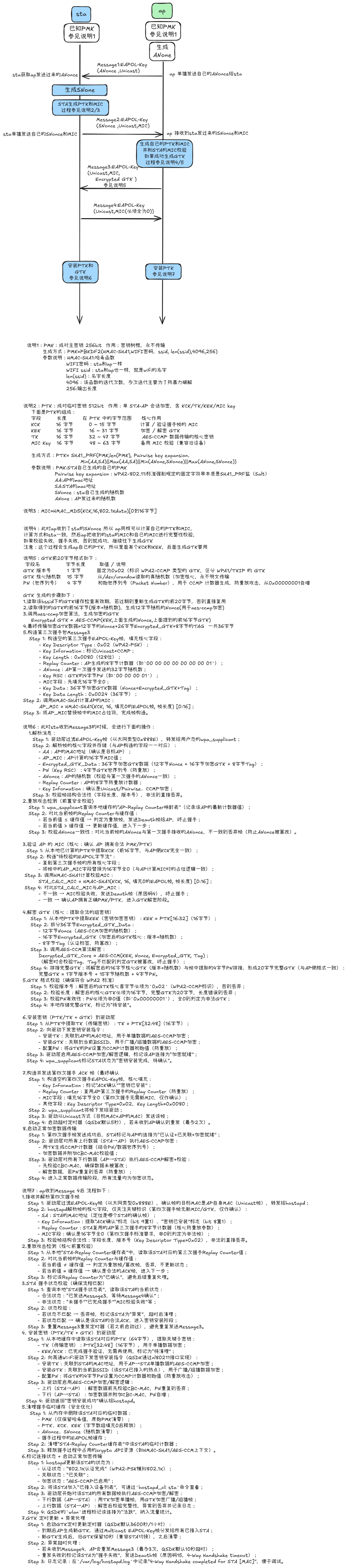

整体说明如下：
WPA2-Enterprise 企业模式
