Wireless Network 驱动框架
驱动框架整体

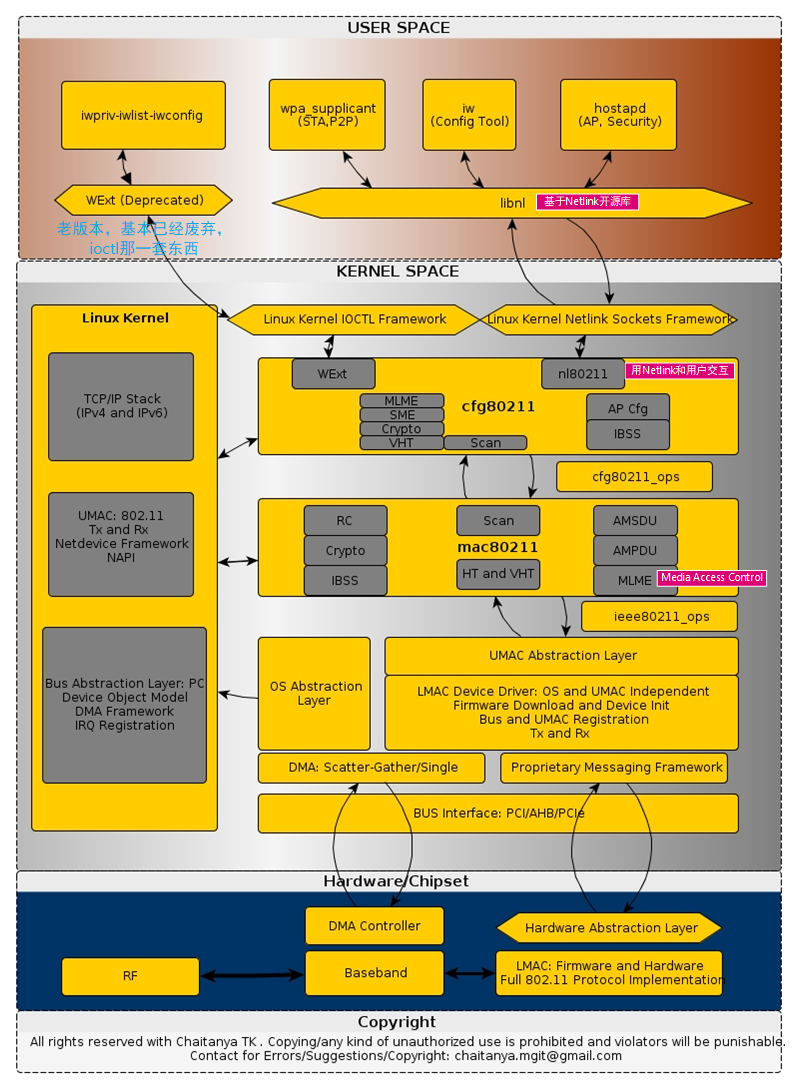

上图是MLME基于SoftMAC的基本框架，从用户空间到内核空间需要关注的几个点：
用户空间常用的应用程序
wireless-tools：走wext那老一套
编译后生成库：libiw.so
编译后生成应用程序：
iwlist
iwconfig
iwspy
iwpriv
ifrename
iwevnent
iwgetid
iw：走libnl新的一套
依赖libnl库
是iwconfig的替代者
编译生成应用程序
iw
wpa_supplicant：走libnl新的一套
依赖libnl库和libopenssl库
前面wireless-tools和iw工具都只能连接OPEN和WEP加密方式的WiFi，而wpa_supplicant除了以上两种加密方式，还支持WPA/WPA2加密方式的WiFi
编译后生成应用程序
wpa_cli wpa_supplicant
wpa_passphrase
hostapd：走libnl新的一套
依赖libopenssl和 libnl库
编译后生成应用程序
hostapd
hostapd_cli
cfg80211tool：高通开发了基于nl80211的CFG80211工具，用于配置的专用命令，高通专用
wifitool：高通开发专用于QSDK，也是基于nl80211
libnl是对Netlink的一个封装库，用用用户空间和内核空间消息数据交互
nl80211: 用于对无线设备进行配置管理，往下对接cfg80211
cfg80211:首先介绍下MLME
MLME: 即MAC(Media Access Control ) Layer Management Entity，它管理物理层MAC状态机。
实现MLME有两种方式：
SoftMAC：即MLME由软件实现，mac80211为SoftMAC实现提供了一个driver API，SoftMAC允许对硬件执行更好地控制，允许用软件实现对802.11的帧管理，包括解析和产生802.11无线帧。目前大多数802.11设备为SoftMAC，正如上图所示：MLME是SoftMAC实现，所以下面还要对接mac80211层，
mac80211: 是一个driver开发者可用于为SoftMAC无线设备写驱动的框架 (Kernel态)。

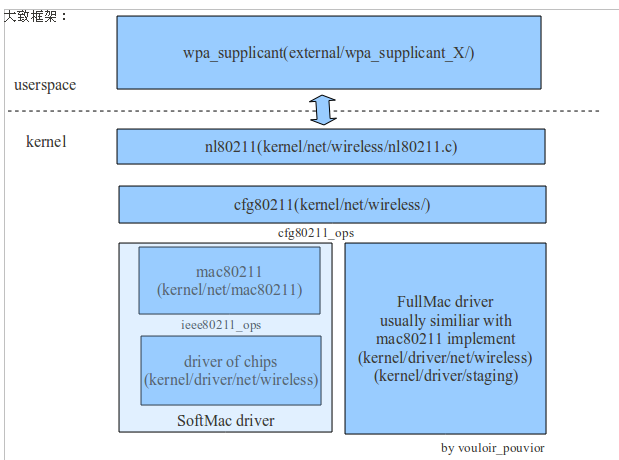

FullMAC：即MLME由硬件管理，当写FullMAC无线驱动时，不需要使用mac80211。这种方式使用比较少，如果是该种方式的话上cfg80211下面对接的就不是mac80211了，应该是FullMAC那一套东西，这里不做过多说明。如下图：二者大致框架的结构对比
总结：按照【用户空间（wpa_supplicant、iw、hostapd)】-》【nl80211】-》【cfg80211】-》【mac80211】路径一直到无线底层，中间都是:使用netlink接口消息机制进行通信，而wext那一套东西，现在基本已经被内核舍弃，不再更新，如果需要通过wext操作，则需要内核开启CONFIG_CFG80211_WEXT。
注意：上面介绍的libnl是基于netlink的开源库，OpenWrt 的开发者创建了一个libnl的缩小版libnl tiny。其中只包含genl，不包括rtnetlink或任何netfilter的东西，并编译成小于30K二进制大小。 你可以在这里找到它：https://dev.openwrt.org/browser/trunk/package/libs/libnl-tiny
用户空间应用程序
wireless-tools下命令
iwlist
iwlist wlan0 scan[ning] # 列出WiFi扫描结果
iwlist wlan0 freq[uency]/channel # 列出当前地区可用频率
iwlist wlan0 rate/bit[rate] # 列出支持的连接速度
iwlist wlan0 keys/enc[ryption] # 列出所支持的加密密钥大小
iwlist wlan0 power # 列出电源模式
iwlist wlan0 txpower # 列出传输功耗
iwlist wlan0 retry # 列出重连限制与次数
iwlist wlan0 ap/accesspoint/peers # 列出热点信息
iwlist wlan0 event # 列出设备支持的无线事件
iwlist wlan0 auth # 列出当前设置的WPA认证参数
iwlist wlan0 wpa[keys] # 列出设备中设置的所有WPA加密密钥
iwlist wlan0 genie # 列出设置的通用信息元素
iwlist wlan0 modu[lation] # 列出设备支持的调制和当前启用的调制
iwlist --version # 列出版本信息
iwlist --help # 列出帮助信息
iwconfig
iwconfig wlan0 freq 2422000000 设置频率
iwconfig wlan0 freq 2.422G 设置频率
iwconfig wlan0 channel 3 设置信道
iwconfig wlan0 channel auto 设置信道
iwconfig wlan0 modu 11g 强制设置调制方式
iwconfig wlan0 modu CCK OFDMa 强制设置调制方式
iwconfig wlan0 modu auto 强制设置调制方式
iwconfig wlan0 txpower 15 设置发射功率为15dBm
iwconfig wlan0 txpower 30mW 设置发射功率：dBm=30+log(W)
iwconfig wlan0 txpower auto 设置自动选择发射功率
iwconfig wlan0 txpower off 关闭发射单元
iwconfig wlan0 sens -80 负数为接收灵敏度下限，低则表信号差，网卡会采取措施
iwconfig wlan0 sens 2 正数表示百分比
iwconfig wlan0 retry 16 设置最大重传次数
iwconfig wlan0 retry lifetime 300m 设置最长重试时间，默认单位为秒
iwconfig wlan0 retry min limit 8 若支持自动模式，min和max指定上下限
iwconfig wlan0 rts 250 设置握手最小包的大小，等于最大值表禁止该机制
iwconfig wlan0 rts off auto/off/fixed禁止RTS/CTS握手方式
iwconfig wlan0 frag 512 设置发送数据包的分片大小
iwconfig wlan0 frag off auto/fixed/off允许Burst模式
iwconfig wlan0 power period 2 指定唤醒的周期，默认单位为秒
iwconfig wlan0 power 500m unicast all/unicast/multicast指定允许唤醒的数据包类型
iwconfig wlan0 power timeout 300u all all/unicast/multicast指定允许唤醒的数据包类型
iwconfig wlan0 power off off/on参数指定是否允许电源管理
iwconfig wlan0 power min period 2 power max period 4 指定唤醒的周期
iwspy
todo
iwpriv
todo
ifrename
todo
iwevnent
todo
iwgetid
todo
iw
iw --debug 使能netlink调试
iw --version 查看版本信息
iw help 显示帮助信息
iw event [-t] [-r] [-f] 监听内核事件
iw list/phy 列出设备性能
iw dev 列出无线硬件的所有网络接口
iw dev wlan0 scan 搜索周围WiFi信息
iw dev wlan0 link 获得连接状态
iw dev wlan0 info 显示接口信息
iw dev wlan0 station dump 列出所有STA信息
iw dev wlan0 connect wifi名称 连接至OPEN方式的AP
iw dev wlan0 connect wifi名称 2432 有同名热点AP时指定特定频段
iw dev wlan0 connect wifi名称 key 0:密码 d:1:默认密码 连接至WEP加密方式的AP
iw dev wlan0 disconnect 断开连接
wpa_supplicant
wpa_supplicant 连接AP热点
前面iwlist、iwconfig属于wireless tools的程序，iw是iwconfig的替代者，都仅支持连接OPEN与WEP加密方式的WiFi；而wpa_supplicant支持在802.11规范中定义的各种安全连接和WPS。
wpa_supplicant -Dnl80211 -iwlan0 -c/etc/wpa_supplicant.conf -B
配置文件/etc/wpa_supplicant.conf内容参考
OPEN模式
ctrl_interface=/var/run/wpa_supplicant network={ ssid="WiFi-1" key_mgmt=NONE }
WEP模式
ctrl_interface=/var/run/wpa_supplicant network={ ssid="WiFi-1" key_mgmt=NONE wep_key0="abcde" wep_key1=0102030405 wep_tx_keyidx=0 }
WPA模式
ctrl_interface=/var/run/wpa_supplicant network={ ssid="WiFi-1" key_mgmt=WPA-PSK proto=WPA pairwise=TKIP group=TKIP psk="123123123" }
WPA2模式
ctrl_interface=/var/run/wpa_supplicant network={ ssid="WiFi-1" psk="123123123" }
wpa_cli wpa_supplicant的客户端
wpa_cli程序的运行需要依赖于wpa_supplicant的后台运行，属于服务器端和客户端的关系
wpa_cli help 打印帮助信息
wpa_cli -i wlan0 status 显示当前连接信息
wpa_cli -i wlan0 scan 搜索周围WiFi信息
wpa_cli -i wlan0 scan_result 显示上一次的搜索结果
wpa_cli -i wlan0 list_networks 显示已配置的网络与信息
wpa_cli -i wlan0 add_network 添加一个网络返回一个数字n
wpa_cli -i wlan0 set_network n ssid '"name"' 输入要连接的WiFi名称
wpa_cli -i wlan0 set_network n key_mgmt NONE 输入加密方式OPEN/WEP
wpa_cli -i wlan0 set_network n wep_key0 '"psk"' 输入加密方式WEP的密码
wpa_cli -i wlan0 set_network n psk '"psk"' 输入加密方式WPA/WPA2的密码
wpa_cli -i wlan0 enable_network n 设置后需要启用WiFi
wpa_cli -i wlan0 save_config 保存WiFi配置
wpa_cli -i wlan0 select_network n 有多个WiFi时选择其中一个
wpa_cli -i wlan0 reconfigure 重新加载配置文件
wpa_cli -i wlan0 disconnect 断开WiFi连接
wpa_cli -i wlan0 reconnect 重新连接
wpa_cli -i wlan0 remove_network n 移除WiFi配置
wpa_cli -i wlan0 terminate 关闭后台服务器程序
wpa_cli [-i wlan0] 进入交互模式，命令可以为status等
hostapd
hostapd 创建AP热点
hostapd /etc/myhostapd.conf -B
hostapd依赖于dhcpd后台运行给连接的设备动态分配IP地址，配置文件/etc/myhostapd.conf内容如下：
OPEN模式
ctrl_interface=/var/run/hostapd #change wlan0 to your wireless device interface=wlan0 driver=nl80211 ssid=WiFi-1 channel=1 macaddr_acl=0 auth_algs=1 ignore_broadcast_ssid=0
WEP模式
ctrl_interface=/var/run/hostapd #change wlan0 to your wireless device interface=wlan0 driver=nl80211 ssid=WiFi-1 channel=1 macaddr_acl=0 auth_algs=2 ignore_broadcast_ssid=0 wep_key0="123123123" wep_default_key=0
WPA/WPA2模式
ctrl_interface=/var/run/hostapd #change wlan0 to your wireless device interface=wlan0 driver=nl80211 ssid=WiFi-1 channel=1 macaddr_acl=0 auth_algs=1 ignore_broadcast_ssid=0 wpa=3 wpa_passphrase=123123123 wpa_key_mgmt=WPA-PSK wpa_pairwise=TKIP rsn_pairwise=CCMP
hostapd_cl hostapd的客户端
hostapd_cli -h 显示帮助信息
hostapd_cli -v 显示版本信息
hostapd_cli -p <path> 指定socket的路径
hostapd_cli -i wlan0 all_sta 显示所有连接设备
hostapd_cli -i wlan0 sta <addr> 查看某个设备信息
hostapd_cli -i wlan0 interface 显示网卡接口
hostapd_cli -i wlan0 interface [ifname] 指定网卡接口
hostapd_cli -i wlan0 get_config 获得配置
hostapd_cli -i wlan0 disassociate <addr> 断开某个设备的连接
hostapd_cli -i wlan0 level n 设置打印级别
hostapd_cli -i wlan0 license 显示证书
hostapd_cli [-i wlan0] 进入交互模式，命令可以为all_sta等
其它应用程序
动态获取ip
udhcpc
busybox自带的udhcpc工具
udhcpc -i wlan0 -b
dhclient
dhclient wlan0 获取IP地址 dhclient -r 释放IP地址 dhclient -s 192.168.1.123 从指定的服务器获取ip地址
动态分配ip
udhcpd
busybox自带的udhcpd工具（推荐)
# 提示没有哪些文件就去给它创建 touch /etc/udhcpd.leases udhcpd -f /etc/dhcpd.conf &
配置文件/etc/dhcpd.conf内容如下：
start 192.168.1.100 end 192.168.1.199 interface wlan0 max_leases 32 remaining yes auto_time 7200 decline_time 3600 conflict_time 3600 offer_time 60 min_lease 60 pidfile /etc/dhcpd_wlan0_pid.txt lease_file /etc/udhcpd.leases opt dns 192.168.1.1 opt subnet 255.255.255.0 opt router 192.168.1.1 opt wins 192.168.1.1 opt domain local opt lease 3600
dhcpd
touch /var/db/dhcpd.leases ifconfig wlan0 192.168.1.1 dhcpd -cf /etc/dhcpd.conf wlan0
其中，dhcpd.conf 添加内容实现分配IP范围：
subnet 192.168.1.0 netmask 255.255.255.0 { range 192.168.1.10 192.168.1.100; option domain-name-servers 192.168.1.1; option routers 192.168.1.1; }
Netlink协议
上面介绍，各个应用程序和内核空间交互使用Netlink协议，关于Netlink协议请参考Netlink协议解析
内核空间
nl80211
上面介绍到应用程序iw等都是基于libnl库使用nl80211接口和cfg80211层交互，所以要想理解nl80211怎么用，可以参考下iw或者wpa_supplicant这样的应用程序代码。
