802.11be 架构革命：MLO（Multi-Link Operation）多链路发现与设置（Discovery & Setup）

本篇我们将继续深入 802.11be 标准的深水区，详细剖析 Discovery 流程和那个无处不在的 Multi-Link Element（MLE）。

如前面学习，在 MLO 的世界里，有两个核心概念：

MLD（Multi-Link Device）：多链路设备，指整个逻辑实体（比如你的 802.11be 路由器或手机）。
Affiliated AP/STA：MLD 内部负责具体频段通信的物理实体（比如路由器/手机里负责 5GHz 射频的那部分电路）。

MLO 的连接建立过程主要分为四个阶段：发现（Discovery）-> 认证（Authentication）-> 关联（Association）-> 密钥协商（4-Way Handshake）。

发现（Discovery）——“扫一眼，全看见”

在 802.11ax 时代，必须分别扫描 2.4G 和 5/6G 才能知道路由器的所有信息。但在 802.11 MLO 时代，虽然传统的“主动扫描（Probe Request）”和“被动扫描（Beacon）”依然存在，但为了效率，MLO 只需要扫描一个频段，就能获取所有频段的信息。

跨链路发现逻辑

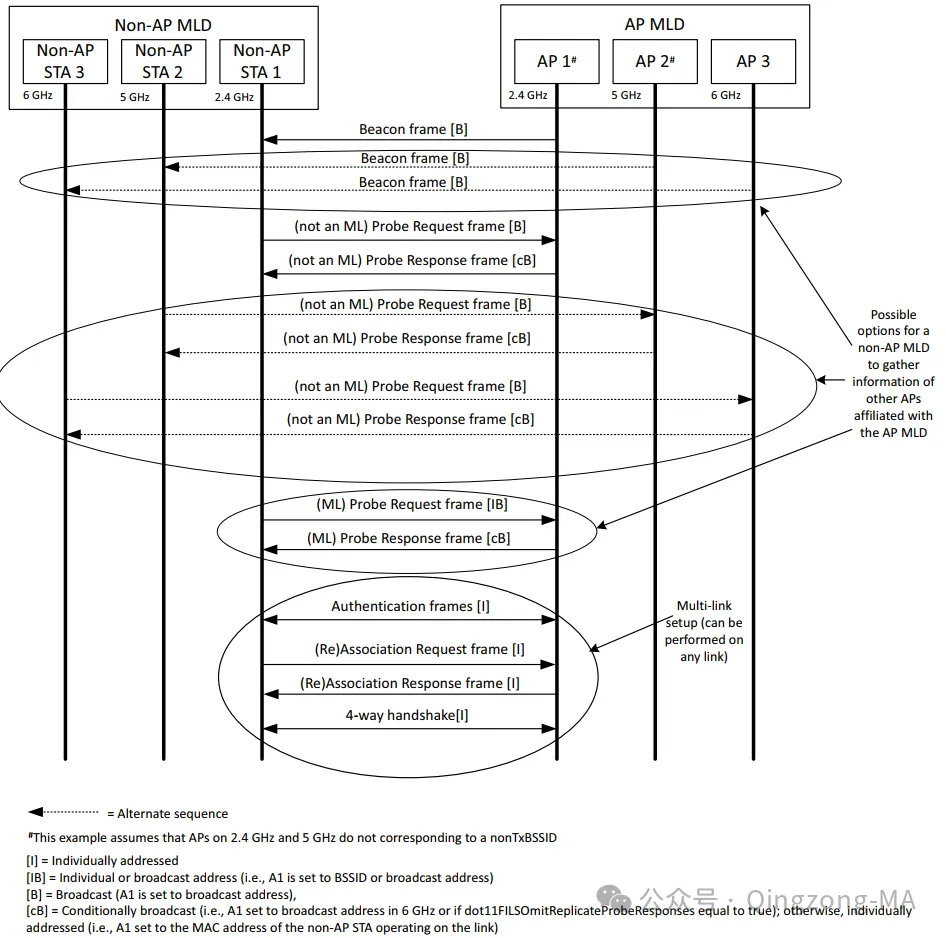

图注：MLO 发现标准时序图，Non-AP MLD（手机）只在 2.4GHz 发送了（ML）Probe Request，AP 就回复了包含所有链路信息的（ML）Probe Response。

单链路扫描，多链路发现：Non-AP MLD 不需要去扫描 5/6GHz。它只需要在 2.4GHz（或其他任意一个主链路）上收到 AP 的 Beacon，或者发送一个携带 Basic Multi-Link Element 的 Probe Request 帧。
RNR 的指引：即使是在普通的 Beacon 帧中，AP 也会携带 Reduced Neighbor Report（RNR）元素。在 802.11be 中，RNR 被扩展了，它不仅能报告邻居 AP，还能报告 “同一 MLD 下的其他 AP”。
- 技术细节：RNR 中的 TBTT Information Header 包含 MLD Parameters，可以直接告诉手机其他链路的 Link ID、BSSID 和 Channel 。

了解了宏观的发现流程，我们必须钻进微观的数据包里看一看。这一切的魔法，都藏在一个名为 Multi-Link Element 的字段中。

核心数据结构：Multi-Link Element（MLE）深度解剖

这是 MLO 的灵魂。Multi-Link Element（MLE）是 802.11be 协议栈中最重要的载体，它出现在 Probe Response、Association Request/Response 等几乎所有关键管理帧中。

它的设计非常精妙，采用了“继承（Inheritance）”和“上下文（Context）”机制来压缩数据量。

图注：MLE 的顶层结构：Common Info + Link Info（包含多个 Per-STA Profile）。

MLE 的总体结构如上所示，其 Element ID 是 255（Extension），Element ID Extension 是 107。其 Payload 分为两大部分：

Common Info（公共信息）：描述 MLD 层面的共有属性，或者所有链路的默认属性。
Link Info (链路信息)：包含其他所有附属 AP 的 Per-STA Profile（每站点配置），描述每个具体链路的差异化属性。

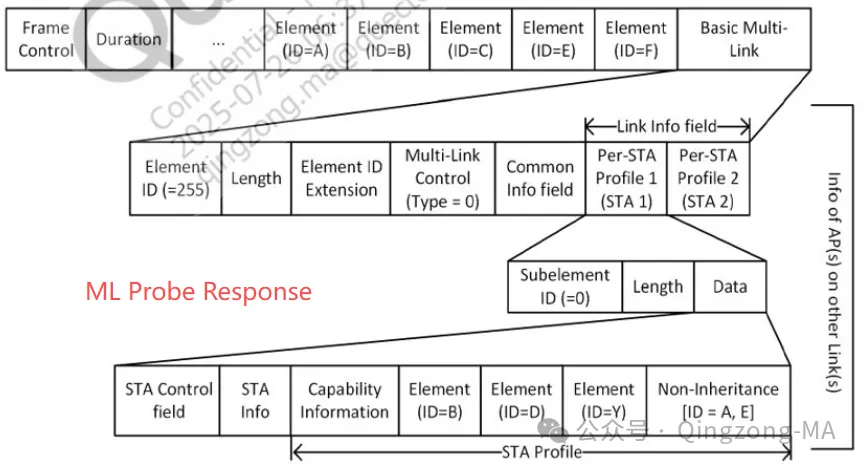

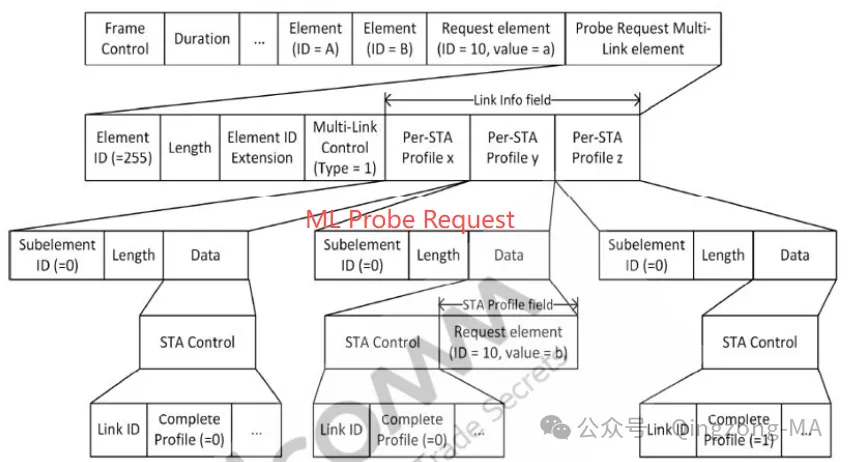

如下是 ML Probe Request/Response 的帧结构：

注意：只有支持 11be 的设备发出的（ML）Probe Request 才会触发包含完整 MLE 信息的（ML）Probe Response，否则老设备只能收到传统的 Response。

Multi-Link Control 字段详解

这是解析 MLE 的第一把钥匙。

它包含两个关键子字段：

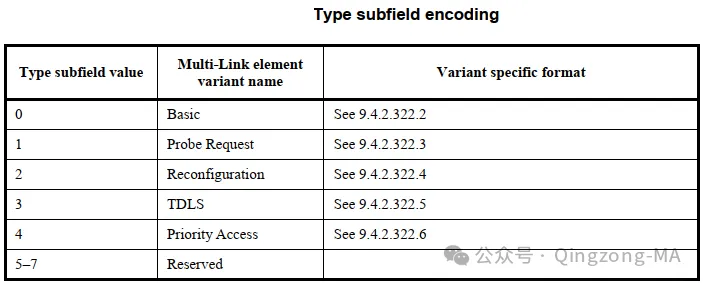

Type（3 bits）：决定这个 MLE 的用途。
- - 0：Basic Multi-Link Element（最常用，用于 Beacon/关联/发现）
- - 1：Probe Request Multi-Link Element（终端发 Probe Req 时用）
- - 2：Reconfiguration Multi-Link Element （用于动态添加/删除链路）
- - 3：TDLS Multi-Link Element
- - 4：Priority Access Multi-Link Element
Presence Bitmap（12 bits）：位图掩码。
- 它的每一位对应 Common Info 字段中某个子字段是否存在。
- 设计意图：如果 Common Info 中某个参数（比如 AP MLD ID）没必要发，把对应的 bit 置 0。

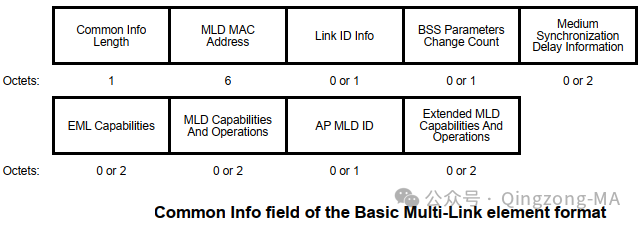

Common Info 字段详解

所有链路的“公分母”。

关键子字段解析：
- MLD MAC Address（6 octets）：
- - 重点：MLD 的逻辑 MAC 地址，这是 MLD 的身份证。在 MLO 建立连接后，数据加密用的 Key 是与这个地址绑定的，而不是与具体的 Link Address 绑定。
- - 补充：MLD MAC 并不用于无线空口的传输地址（TA/RA），它主要用于上层管理和密钥派生。
- Link ID Info（Optional）：
- - 用于指示“当前发送这个帧的 AP”对应的是哪个 Link ID，这解决了“我是谁”的问题。
- BSS Parameter Change Count（BPCC）：
- - 高阶技巧：如果任何“附属 AP”的参数发生变化（比如 Link 2 换信道了，或者 Link 3 的 EDCA 参数变了），这个计数器就会加 1。
- - 作用：让休眠的设备醒来后，看一眼这个计数器就知道其他频段有没有变，如果没变，它就完全不需要重新读取 Link 2/3 的详细信息，直接复用缓存即可，无需遍历所有 Link。
- EML Capabilities：EML 能力。指示是否支持 EMLSR（增强型单射频多链路）或 EMLMR，这对手机等电池供电设备至关重要。
- MLD Capabilities：
- - MLD 级能力。例如最大同时支持几条链路（Max Simultaneous Links）、是否支持 STR（同发同收）。
- AP MLD ID
- - 当一个物理 AP 属于多个逻辑 AP MLD（多 BSSID 场景）时，用此 ID 区分。

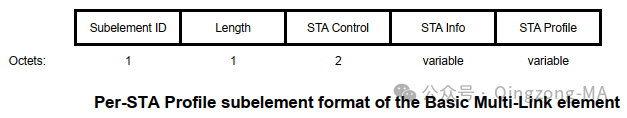

Link Info 字段（Per-STA Profile）：链路信息

这是 MLE 中最庞大的部分。它由一系列的 Subelements（子元素）组成，最主要的就是 Per-STA Profile（Subelement ID = 0）。

每个 Per-STA Profile 代表一个链路 Link（例如 5GHz Link 或 6GHz Link），也展示了 802.11be 协议设计的极简主义美学。

Subelement Header 字段

Sub-ID（1 byte）：0 表示 Per-STA Profile。
Length（1 byte）：长度。

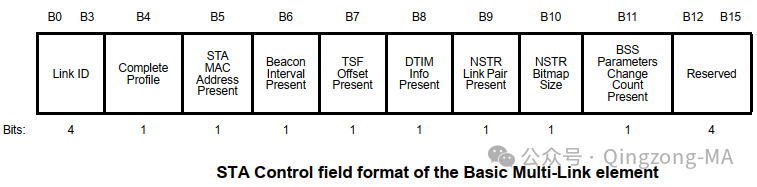

STA Control（2-4 bytes）——链路级的控制器

类似于外层的 Multi-Link Control，这个字段控制当前 Profile 内部有哪些字段。

Link ID（0 ~ 14）：明确指出这个 Profile 描述的是哪条链路（例如 Link ID = 1 指向 5GHz 低频段）。
Complete Profile ：这是一个极其关键的标志位！
- 置 1（Complete）：完整配置。表示该 Profile 包含了该链路的所有完整信息（就像一个完整的 Beacon）。通常用于 Association/Response 中，确保客户端拿到所有参数。
- 置 0（Partial）：部分配置。表示该 Profile 仅包含与当前发送 Link 不同的参数（增量更新）。

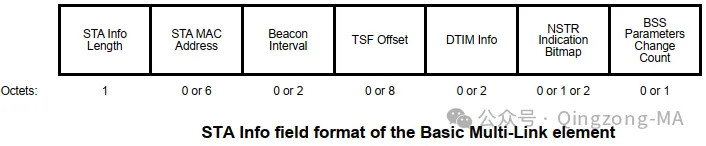

STA Info（变长）

STA MAC Address：该 Link 对应的物理 MAC 地址（BSSID）。
Beacon Interval：该 Link 的信标间隔。
TSF Offset：时间同步功能偏移量。因为不同频段的 Beacon 发送时间不同，需要这个偏移量来对齐时间。
NSTR Indication Bitmap：指示该 Link 与其他 Link 组合时是否是 NSTR（非同时收发）关系。

STA Profile（变长）——继承与压缩的艺术

这里存放该 Link 具体的 IE（Information Elements），如 SSID，Current Channel，EDCAParameterSet 等。

看懂这里才算真正的懂 MLE，802.11be 的“继承（Inheritance）”机制在这里发挥巨大的作用，就像写代码时的全局变量与局部变量，如果局部（Per-STA Profile）没定义，就默认使用全局（Common Info）或者主链路的配置。这能极大节省空口开销。例如：

某个参数（比如 SSID 或 Country Code）在所有 Link 上都一样，那么在非主 Link 的 Profile 中就不包含这些 IE。
接收端（手机）在解析 Per-STA Profile 时，没有某个元素（比如 DTIM Period），但 Common Info 里有或者是默认值，则认为该链路使用默认值。
从“传输链路”继承：如果我在 Link 1（2.4G）收到了这个 MLE，且 Link 2（5G）的 Profile 是 Partial 的。那么 Link 2 中缺失的参数（如 SSID），默认与 Link 1 相同。
- 这就是为什么你在配置 MLD AP 时，通常要求所有频段 SSID 相同，因为协议层面上这样最省开销！

连接建立流程：ML Setup

万事俱备，开始握手。MLO 的连接建立复用了 802.11 的 Open System Authentication + Association 流程，但内容大有乾坤。

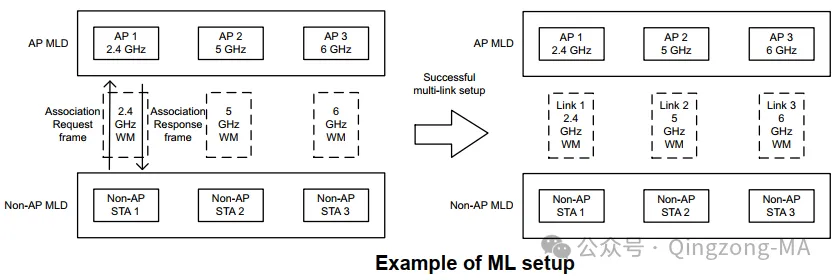

图注：这是最标准的 ML Setup 时序图，清晰地展示了 Non-AP MLD 如何通过 Link 1 建立起 Link 1, 2, 3 的连接。

第一步：认证（Authentication）—— “一次刷脸，全家通行”

在 MLO 中，认证是发生在 MLD（设备）级别的，而不是链路级别的。
- 交互：只需要在一个链路（例如 Link 1）上进行。例如手机（Non-AP MLD）在 Link 1 上，通过该链路上的 Affiliated STA 发送 Authentication Request 帧。
- SAE / Open System：如果使用 WPA3-Personal (SAE)，密码验证也是基于 MLD MAC 地址计算的。
- 地址：帧头里的 RA/TA 是 Link Address，但帧体（Frame Body）里携带的 MLE 包含了 MLD MAC Address。双方由此绑定了“物理链路”和“逻辑设备”。
- 状态同步：一旦认证成功，双方在逻辑上就建立了“MLD 级别”的信任关系。此时，所有附属的 STA（Link 1, 2, 3…）的状态都会同步更新为“已认证”。
第二步：关联（Association）—— “谈判与签约”

双方要协商：“我们到底要同时用哪几条路？”。连接依然是在单条链路（例如 Link 1）上进行的，但协商内容覆盖所有链路。
- （Re）Association Request（手机发给路由）：
- - Basic Multi-Link Element：
- - - Common Info：携带手机的 MLD MAC 地址、MLD 能力（如是否支持 STR 同发同收）。
- - - Link Info（Per-STA Profile）：这是重点！手机会列出它请求建立连接的所有链路（例如 Link 1, Link 2, Link 3）。每个 Profile 里包含了该频段对应的 Station 能力（EHT Capabilities）。
- （Re）Association Response（路由回给手机）：
- - Basic Multi-Link Element：
- - - 确认链路：AP MLD 会检查手机请求的链路。如果 AP 同意，就在回包里包含对应的 Per-STA Profile，并返回 Status Code = SUCCESS。
- - - 拒绝链路：如果 AP 觉得某个频段拥堵或不支持，可以不包含该链路的 Profile，或者返回拒绝状态码。
一旦关联成功，双方就正式建立了 Setup Links（已建立链路）。系统会为 Non-AP MLD 分配一个唯一的 AID（Association ID），这个 AID 在所有 Setup Links 上是通用的。
第三步：密钥协商 (4-Way Handshake) —— “一把总钥匙，多把分钥匙”

MLO 的密钥体系设计非常独特：单播用一把总钥匙，组播用多把分钥匙。
- PTK（单播密钥） —— MLD 级统一
- - 协商对象：AP MLD 和 Non-AP MLD。
- - 过程：4 次握手在主链路（Link 1）上进行。
- - 原理：生成的 PTK（Pairwise Transient Key）是基于双方的 MLD MAC 地址计算的。
- - 结果：这个 PTK 被安装到所有 Setup Links 上。无论你在 2.4G 还是 6G（单播数据），用的都是同一把 PTK 加密。这保证了数据在不同链路间无缝切换时，无需重新协商密钥。
- GTK/IGTK（组播/广播密钥）—— Link 级独立
- - 问题：每个频段的广播数据（如 ARP 请求、Beacon）必须让该频段上的所有设备都能解密，包括那些不支持 MLO 的老旧设备。
- - 解决方案：每个频段（Link）必须有自己独立的 GTK（Group Temporal Key）。
- - 分发：在 4 次握手的第 3 步（M3）或者组密钥握手中，AP 会通过 MLO GTK KDE 元素，一次性把所有 Link 的 GTK 打包发给终端。
- - - 补充：“在 MLO 场景下，M3 帧可能会携带多个 Link 的 GTK（通过 MLO GTK KDE），这是与 802.11ax 最大的区别之一。
- - - Payload 示例：Link ID 1: GTK_A; Link ID 2: GTK_B…

流量调度（TTLM）—— 多链路的“交通指挥官”

路修好了，车怎么跑？这就涉及 TID-to-Link Mapping （TTLM）。不同的业务（TID，如语音、视频、下载）跑在不同的链路上。

这个规则可以在关联阶段（Association Request/Response）协商，也可以在连接建立后通过Action 帧动态调整。例如：

场景 A：AP 接受建议。STA 在关联请求中带上 TTLM IE，说：“我想把视频跑在 6G，语音跑在 5G”。AP 回复“Success”，双方达成一致。
场景 B：AP 觉得此方案不行，然后回复“Preferred Mapping”（状态码 134），并给出一套建议方案。STA 通常会接受这个新方案。
场景 C：强制拆除（Teardown）。如果某条链路拥堵或需维护，AP 可以发送 TTLM Teardown 帧，强制 STA 回退到默认映射模式。
