OpenWrt 优先级Qos

有线端Qos

概述

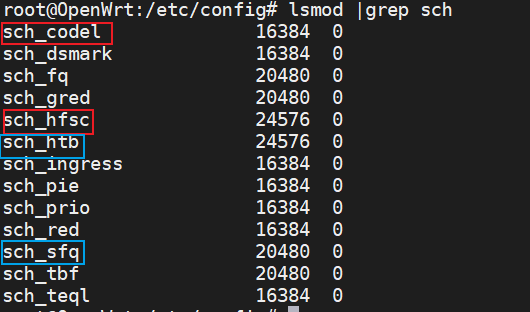

OpenWrt Qos服务根据默认规则不同，可以分为两类：

  • sch_fhsc和sch_fq_codel

    基于该规则的qos软件包有qos-scripts (对应的web配置为luci-app-qos)、sqm-scripts(对应的web配置为luci-app-sqm)

  • sch_sfq和sch_htb

    基于该规则的qos软件包有wshaper

**注意：**上述三个软件包qos-scripts、sqm-scripts和wshaper只能同时用一个。

qos-scripts软件包

OpenWrt的qos-scripts软件包默认的规则是hfsc，底层是tc，其目的决定先发送哪些包。设计了四个优先级。提供了分类标记，流量控制等功能，可能还有整形，实际使用下来效果很不错。像是基于优先级的公平队列。

OpenWrt默认提供了四个队列级别

Class

Mark

Packets

字节

解释

Priority

01

17172

1666639 (1.6 MiB)

优先级最高

Express

02

2784325

270790491 (258.2 MiB)

其次

Normal

03

3993830

3667146683 (3.4 GiB)

正常

Bulk

04

7539946

6768585796 (6.3 GiB)

可支持延时传输或者丢弃较多的数据

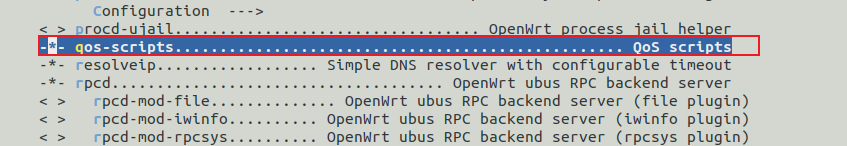

新增qos-scripts软件包

  • qos-scripts

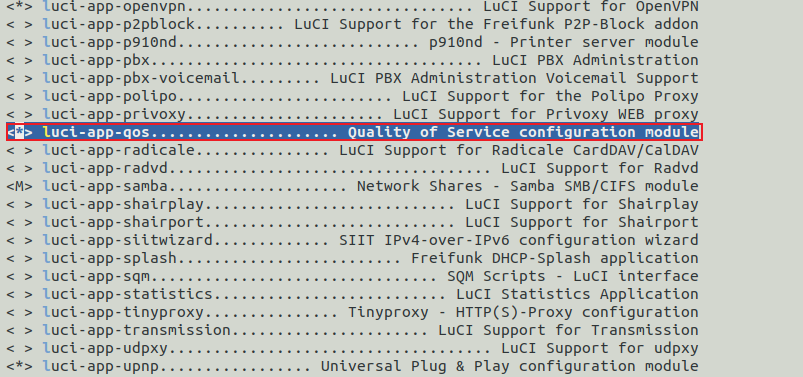

  • luci-app-qos

编译完后可以看到

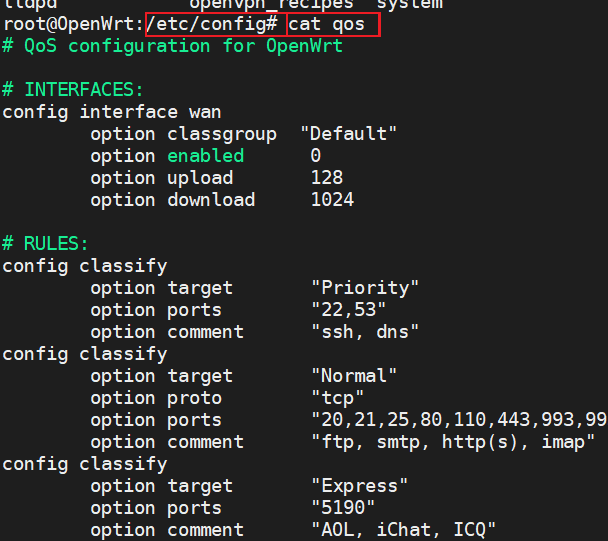

  • 配置文件/etc/config/qos

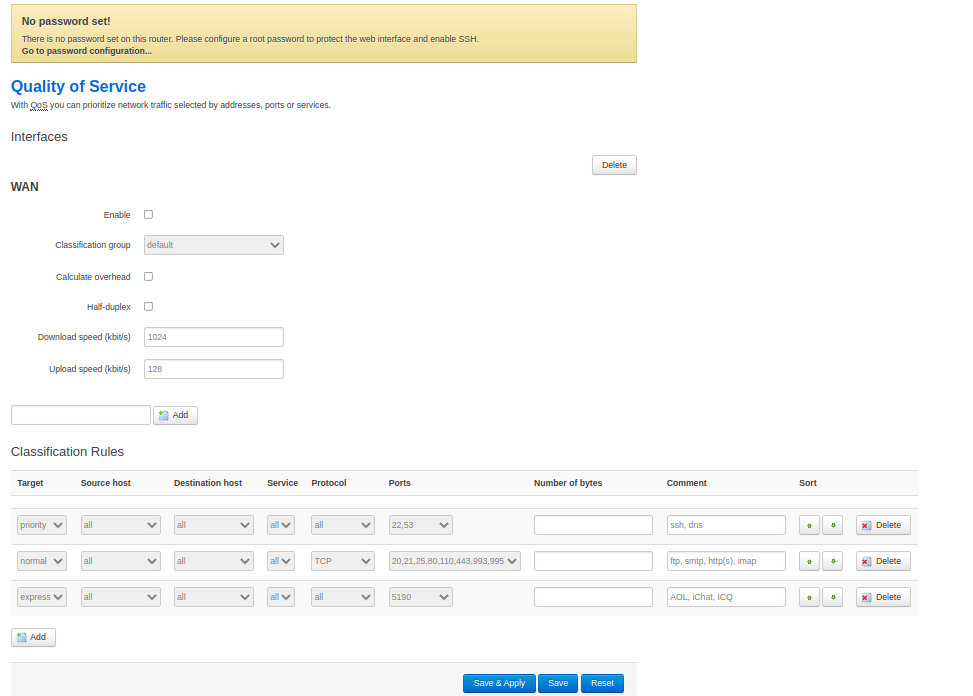

  • web 端

注：如果想单ip限制速率，请使用luci-app-qos-emong软件包

配置参数

参见https://oldwiki.archive.openwrt.org/doc/uci/qos说明

  1. 接口interface

    每个interface都可以有自己的buffer。该章节指定interface上进行连接通信的全局特征。

    config interface 'wan'
        option classgroup 'Default'
        option upload '128'
        option download '1024'
        option enabled '1'
        option overhead '1'
        option halfduplex '1'

    名字

    类型

    必填

    默认值

    描述

    enabled

    布尔

    是的

    1

    启用/禁用 QoS

    classgroup

    字符串

    是的

    Default

    指定用于此interface（请参阅下面的说明）classgroup

    overhead

    布尔

    是的

    1

    降低上传和下载比率以防止链接饱和

    download

    整数

    是的

    4096

    下载限制在kilobits/second

    upload

    整数

    是的

    512

    上传限制在kilobits/second

  2. 规则

    为每个packets 定义一个group， 并制定该group属于哪个target（即bucket），所有符合定义的规则的packets共享这个target（即bucket）。

    config classify
        option target 'Priority'
        option ports '22,53'
        option comment 'ssh, dns'
        option connbytes '100'

    名字

    类型

    必填

    默认值

    描述

    target

    bucket

    是的

    （无）

    defaults、Priority、Express、NormalBulk

    proto

    字符串

    不

    0

    协议匹配

    srchost

    字符串

    不

    （无）

    源地址匹配 single IP or in CIDR notation

    dsthost

    字符串

    不

    （无）

    目的地址匹配 single IP or in CIDR notation

    ports

    整数

    不

    （无）

    端口匹配

    srcports

    整数

    不

    （无）

    源端口匹配

    dstports

    整数

    不

    （无）

    目标端口匹配

    portrange

    整数

    不

    （无）

    按端口范围匹配

    pktsize

    整数

    不

    （无）

    与此匹配的数据包属于目标中定义的存储桶

    tcpflags

    字符串

    不

    （无）

    与此匹配的数据包属于目标中定义的存储桶

    mark

    字符串

    不

    （无）

    与此匹配的数据包属于目标中定义的存储桶

    connbytes

    int

    不

    （无）

    与此匹配的数据包属于目标中定义的存储桶

    tos

    字符串

    不

    （无）

    与此匹配的数据包属于目标中定义的存储桶

    dscp

    字符串

    不

    （无）

    与此匹配的数据包属于目标中定义的存储桶

    direction

    字符串

    不

    （无）

    与此流量方向匹配的数据包（或）属于目标中定义的存储桶inout

  3. 组Classgroup

    可能有很多个interface，也可能有很多个classgroup

    config classgroup 'Default'
        option classes 'Priority Express Normal Bulk'
        option default 'Normal'

    名字

    类型

    必填

    默认值

    描述

    classes

    bucket names

    是的

    （无）

    指定class的名称列表

    default

    bucket names

    是的

    （无）

    定义哪个class被视为默认类

  4. 类Classes

    每个Bucket都有它自己的配置，例如：

    config class "Normal"
	option packetsize  1500
	option packetdelay 100
	option avgrate     10
	option priority    5

    名字

    类型

    必填

    默认值

    描述

    packetsize

    整数

    是的

    （无）

    以字节为单位

    packetdelay

    整数

    是的

    （无）

    在毫秒内

    maxsize

    整数

    是的

    （无）

    以字节为单位

    avgrate

    整数

    是的

    （无）

    此class的平均速率，以带宽百分比为单位的值（此值用于计算 “Nx” 的’tc … hfsc rt m1 N1 d N2 m2 N3’)

    limitrate

    整数

    不

    100

    定义此class的可用带宽上限的百分比，值以 % 为单位

    maxsize

    整数

    是的

    （无）

    以字节为单位

    priority

    整数

    是的

    （无）

    以 % 为单位

  5. Classes (For Advanced Users)

    Below is unverified technical breakdown of each /etc/config/qos class parameters. Source: http://pastebin.com/YL55na2E

### Params:
#
# maxsize:
#       limits packet size in iptables rule
#
# avgrate: (note: sum(avgrates) ~ 100)
#       rt m1 = avgrate / sum (avgrate) * max_bandwidth
#       rt m2 = avgrate * max_bandwidth / 100
#       ls m1 = rt m1
#
# packetsize & packetdelay: (only works if avgrate is present)
#       rt d = max( packetdelay, 'time required for packetsize to transfer' ) (smaller ps -> smaller d)
#       ls d = rt d
#
# priority:
#       ls m2 = priority / sum (priority) * max_bandwidth
#
# limitrate:
#       ul rate = limitrate * max_bandwidth / 100

sqm-scripts软件包

和sqm-scripts对应的web配置软件包为luci-app-sqm。sqm-scripts是基于HTB规则的，底层同样适用tc和iptables进行实现。

新增sqm-scripts软件包

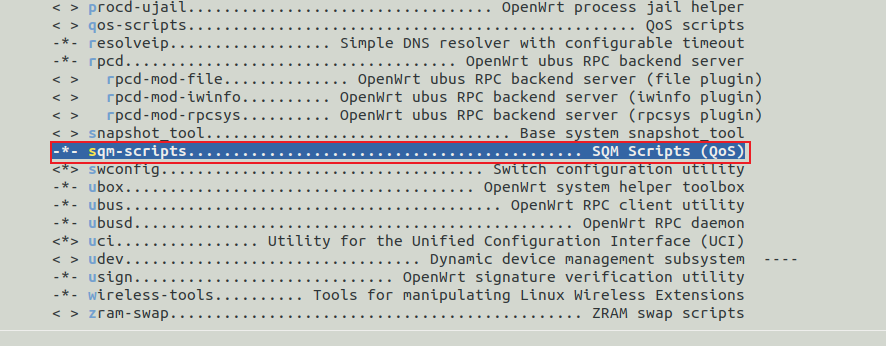

  • sqm-scripts软件包

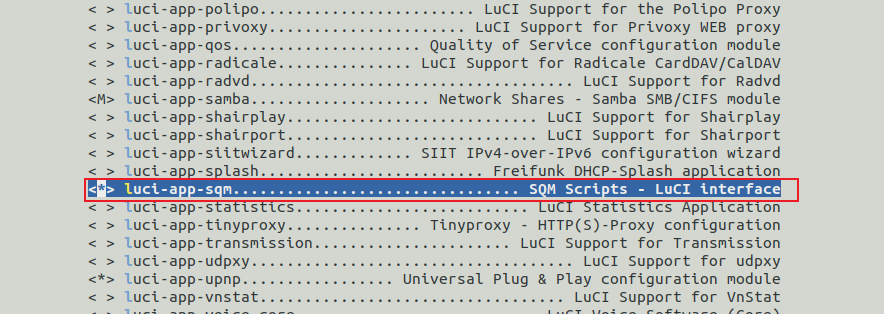

  • luci-app-sqm软件包

编译完后可以看到

  • 配置文件/etc/config/sqm

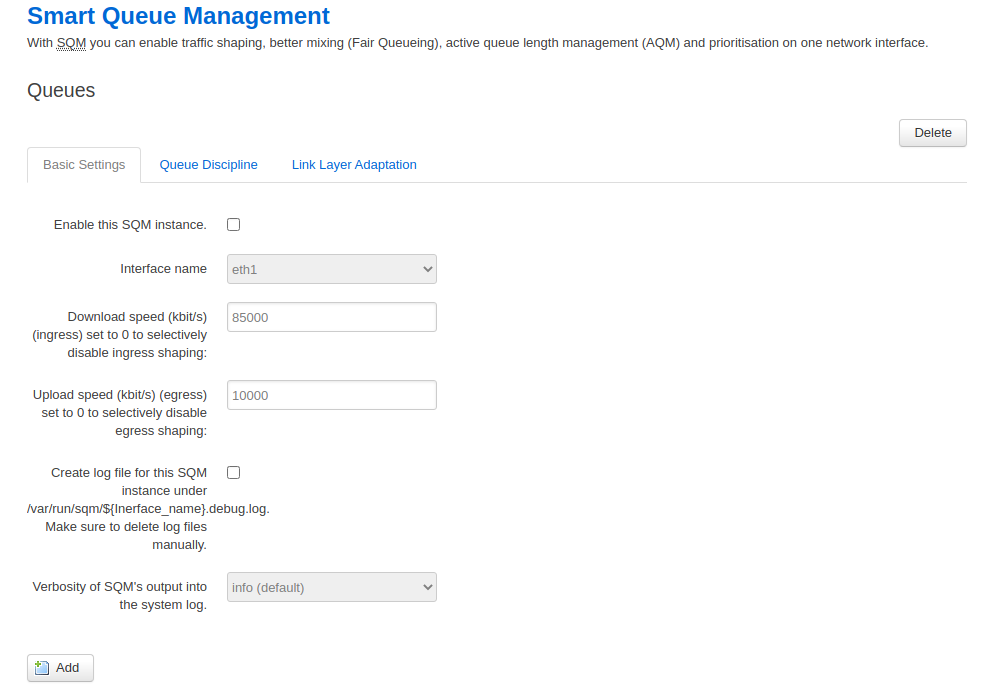

  • web端

下面是qos-scriptsgen根据qos配置，执行的脚本具体内容

insmod cls_u32 >&- 2>&-
insmod em_u32 >&- 2>&-
insmod act_connmark >&- 2>&-
insmod act_mirred >&- 2>&-
insmod sch_ingress >&- 2>&-
insmod cls_fw >&- 2>&-
insmod sch_hfsc >&- 2>&-
insmod sch_fq_codel >&- 2>&-
tc qdisc del dev br-lan root >&- 2>&-
tc qdisc add dev br-lan root handle 1: hfsc
tc filter add dev br-lan parent 1: protocol ip prio 10 u32 match u32 0 0 flowid 1:1 action mirred egress redirect dev ifb0

ifconfig ifb0 up txqueuelen 5 >&- 2>&-
tc qdisc del dev ifb0 root >&- 2>&-
tc qdisc add dev ifb0 root handle 1: hfsc default 30
tc class add dev ifb0 parent 1: classid 1:1 hfsc sc rate 1024kbit ul rate 1024kbit
tc class add dev ifb0 parent 1:1 classid 1:10 hfsc rt m1 232kbit d 1907us m2 102kbit ls m1 232kbit d 1907us m2 568kbit ul rate 1024kbit
tc class add dev ifb0 parent 1:1 classid 1:20 hfsc rt m1 533kbit d 1907us m2 512kbit ls m1 533kbit d 1907us m2 284kbit ul rate 1024kbit
tc class add dev ifb0 parent 1:1 classid 1:30 hfsc ls m1 0kbit d 100000us m2 142kbit ul rate 1024kbit
tc class add dev ifb0 parent 1:1 classid 1:40 hfsc ls m1 0kbit d 200000us m2 28kbit ul rate 1024kbit
tc qdisc add dev ifb0 parent 1:10 handle 100: fq_codel limit 800 quantum 300 noecn
tc qdisc add dev ifb0 parent 1:20 handle 200: fq_codel limit 800 quantum 300 noecn
tc qdisc add dev ifb0 parent 1:30 handle 300: fq_codel limit 800 quantum 300 noecn
tc qdisc add dev ifb0 parent 1:40 handle 400: fq_codel limit 800 quantum 300 noecn
tc filter add dev ifb0 parent 1: prio 2 protocol ip handle 0x01/0x0f fw flowid 1:10
tc filter add dev ifb0 parent 1: prio 3 protocol ip handle 0x10/0xf0 fw flowid 1:10
tc filter add dev ifb0 parent 1: prio 4 protocol ip handle 0x02/0x0f fw flowid 1:20
tc filter add dev ifb0 parent 1: prio 5 protocol ip handle 0x20/0xf0 fw flowid 1:20
tc filter add dev ifb0 parent 1: prio 6 protocol ip handle 0x03/0x0f fw flowid 1:30
tc filter add dev ifb0 parent 1: prio 7 protocol ip handle 0x30/0xf0 fw flowid 1:30
tc filter add dev ifb0 parent 1: prio 8 protocol ip handle 0x04/0x0f fw flowid 1:40
tc filter add dev ifb0 parent 1: prio 9 protocol ip handle 0x40/0xf0 fw flowid 1:40







# 安装对应的模块
insmod xt_multiport >&- 2>&-
insmod xt_CONNMARK >&- 2>&-
insmod xt_comment >&- 2>&-
insmod xt_connbytes >&- 2>&-
insmod xt_length >&- 2>&-

#新建新链qos_Default和qos_Default_ct
iptables -t mangle -N qos_Default >&- 2>&-
iptables -t mangle -N qos_Default_ct >&- 2>&-

#设置qos_Default_ct链的数据包的mark
#匹配规则
#	-m mark --mark 0/0x0f 		: 数据包mark&0x0f ==0
	-m tcp -p tcp 				: 属于tcp协议
	-m multiport --ports 22,53 	：端口 22 53

	-m connbytes --connbytes 100 --connbytes-dir both --connbytes-mode bytes : 以bytes为单位 双向流量100字节
#执行动作
#	-j MARK --set-mark 17/0xff : 设置匹配上面规则的包 的mark为17 掩码为0xff
iptables -t mangle -A qos_Default_ct -m mark --mark 0/0x0f -m tcp -p tcp -m multiport --ports 22,53 -m comment --comment 'ssh, dns' -m connbytes --connbytes 100 --connbytes-dir both --connbytes-mode bytes -j MARK --set-mark 17/0xff
iptables -t mangle -A qos_Default_ct -m mark --mark 0/0x0f -p udp -m udp -m multiport --ports 22,53 -m comment --comment 'ssh, dns' -m connbytes --connbytes 100 --connbytes-dir both --connbytes-mode bytes -j MARK --set-mark 17/0xff

#不在累赘
iptables -t mangle -A qos_Default_ct -m mark --mark 0/0x0f -p tcp -m tcp -m multiport --ports 20,21,25,80,110,443,993,995 -m comment --comment 'ftp, smtp, http(s), imap' -m connbytes --connbytes 100 --connbytes-dir both --connbytes-mode bytes -j MARK --set-mark 51/0xff

#不在累赘
iptables -t mangle -A qos_Default_ct -m mark --mark 0/0x0f -m tcp -p tcp -m multiport --ports 5190 -m comment --comment 'AOL, iChat, ICQ' -m connbytes --connbytes 110 --connbytes-dir both --connbytes-mode bytes -j MARK --set-mark 34/0xff
iptables -t mangle -A qos_Default_ct -m mark --mark 0/0x0f -p udp -m udp -m multiport --ports 5190 -m comment --comment 'AOL, iChat, ICQ' -m connbytes --connbytes 110 --connbytes-dir both --connbytes-mode bytes -j MARK --set-mark 34/0xff

# 设置qos_Default_ct 数据mark&0xff -》为链接 mark
iptables -t mangle -A qos_Default_ct -j CONNMARK --save-mark --mask 0xff


# 设置链接qos_Default 把链接mark&0xf -》数据包mark
iptables -t mangle -A qos_Default -j CONNMARK --restore-mark --mask 0x0f

# qos_Default 链 数据mark&0x0f==0  后执行 qos_Default_ct链的规则
iptables -t mangle -A qos_Default -m mark --mark 0/0x0f -j qos_Default_ct


#数据包mark&0xf0==0 udp小于或者等于500字节 设置34数据mark 掩码为0xff
iptables -t mangle -A qos_Default -m mark --mark 0/0xf0 -p udp -m length --length :500 -j MARK --set-mark 34/0xff
#协议为icmp 设置数据mark 17 掩码为0xff
iptables -t mangle -A qos_Default -p icmp -j MARK --set-mark 17/0xff

#数据包mark&0xf0==0 tcp udp协议 源端口在1024-65535 设置数据mark 68 掩码为0xff
iptables -t mangle -A qos_Default -m mark --mark 0/0xf0 -m tcp -p tcp --sport 1024:65535 --dport 1024:65535 -j MARK --set-mark 68/0xff
iptables -t mangle -A qos_Default -m mark --mark 0/0xf0 -p udp -m udp --sport 1024:65535 --dport 1024:65535 -j MARK --set-mark 68/0xff

#数据包mark&0x0f==0 tcp udp协议 端口在 22 53 链数据小于100字节 设置数据mark 17 掩码为0xff
iptables -t mangle -A qos_Default_ct -m mark --mark 0/0x0f -m tcp -p tcp -m multiport --ports 22,53 -m comment --comment 'ssh, dns' -m connbytes --connbytes 100 --connbytes-dir both --connbytes-mode bytes -j MARK --set-mark 17/0xff
iptables -t mangle -A qos_Default_ct -m mark --mark 0/0x0f -p udp -m udp -m multiport --ports 22,53 -m comment --comment 'ssh, dns' -m connbytes --connbytes 100 --connbytes-dir both --connbytes-mode bytes -j MARK --set-mark 17/0xff

iptables -t mangle -A qos_Default_ct -m mark --mark 0/0x0f -p tcp -m tcp -m multiport --ports 20,21,25,80,110,443,993,995 -m comment --comment 'ftp, smtp, http(s), imap' -m connbytes --connbytes 100 --connbytes-dir both --connbytes-mode bytes -j MARK --set-mark 51/0xff
iptables -t mangle -A qos_Default_ct -m mark --mark 0/0x0f -m tcp -p tcp -m multiport --ports 5190 -m comment --comment 'AOL, iChat, ICQ' -m connbytes --connbytes 110 --connbytes-dir both --connbytes-mode bytes -j MARK --set-mark 34/0xff
iptables -t mangle -A qos_Default_ct -m mark --mark 0/0x0f -p udp -m udp -m multiport --ports 5190 -m comment --comment 'AOL, iChat, ICQ' -m connbytes --connbytes 110 --connbytes-dir both --connbytes-mode bytes -j MARK --set-mark 34/0xff

#数据mark&0xf0 保存为链接mark
iptables -t mangle -A qos_Default -j CONNMARK --save-mark --mask 0xf0

输出和防火墙规则走qos_Default
iptables -t mangle -A OUTPUT -o br-lan -j qos_Default
iptables -t mangle -A FORWARD -o br-lan -j qos_Default






/usr/lib/qos/generate.sh all
/usr/lib/qos/generate.sh interface eth0
/usr/lib/qos/generate.sh interfaces
/usr/lib/qos/generate.sh firewall stop
/usr/lib/qos/generate.sh firewall start

石像鬼qos

基于IMQ规则，没用过，todo

nft-qos

nft-qos 是 RosyWrt 团队为 OpenWrt LuCI 项目研发的流量限速应用，基于全新的 nftables 防火墙以及 OpenWrt master 分支， 目的在于为项目提供一个细粒度（具体到客户端）的限速解决方案。

主要功能特点如下：

  1. 静态限速

    • 支持 IPv4/IPv6

    • 支持对单个客户端（IP）限速 ；

    • 支持全局限速（整个局域网）；

    • 支持限速白名单（在名单内的客户端或网络不受限速影响）

  2. 动态限速

    • 支持 IPv4/IPv6

    • 输入 ISP（运营商）接入的带宽速率（比如下行100mbps，即100， 下行 8 mbps，即 8 ）即可动态平均分摊同网段下每个客户端的速率，实 时调整。

    • 支持限速白名单（在名单内的客户端或网络不受限速影响）

  3. 流量优先级

    支持设置传输层协议的优先级， 尤其是端口号， 既可以设置具体的端口值， 也可以输入端口的简称， 例如 23，45， http， ftp等

预览图

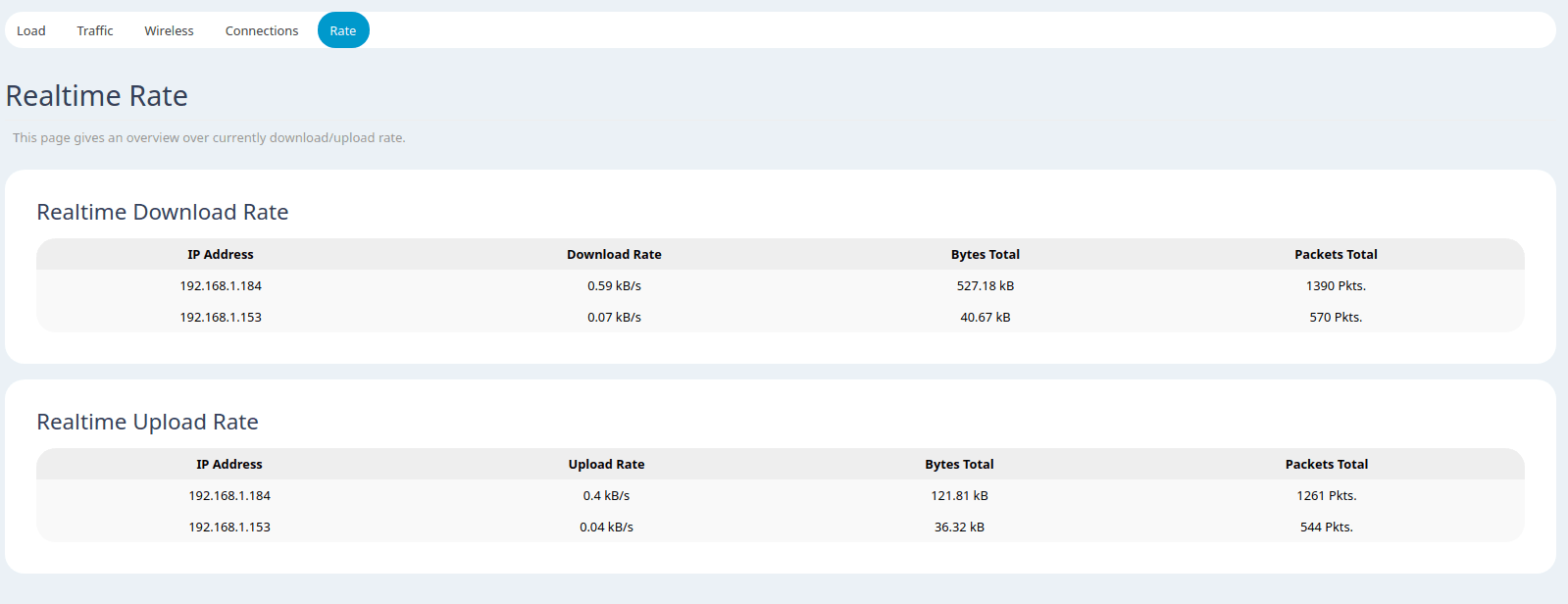

  1. 实时限速

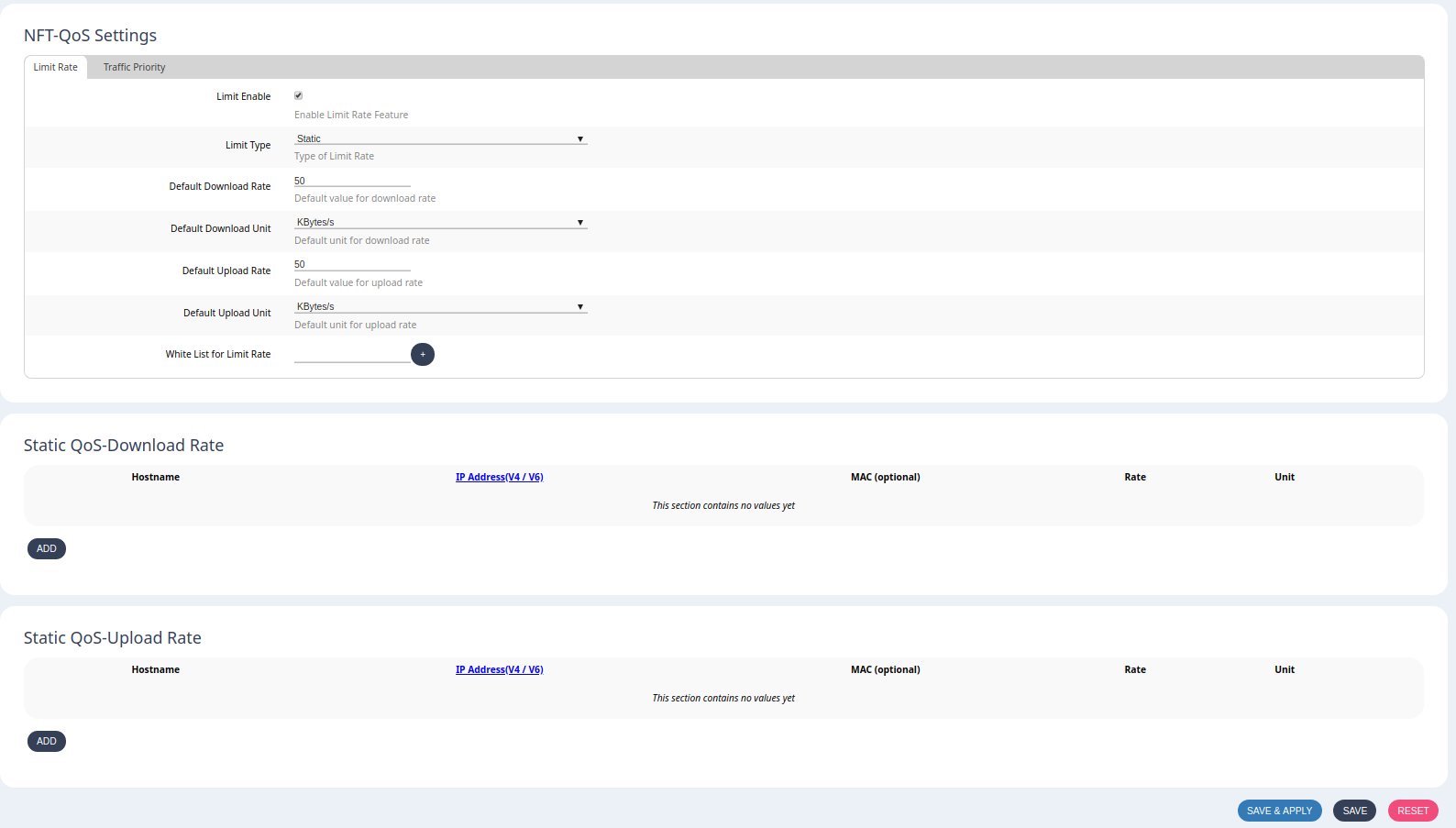

  2. 静态限速

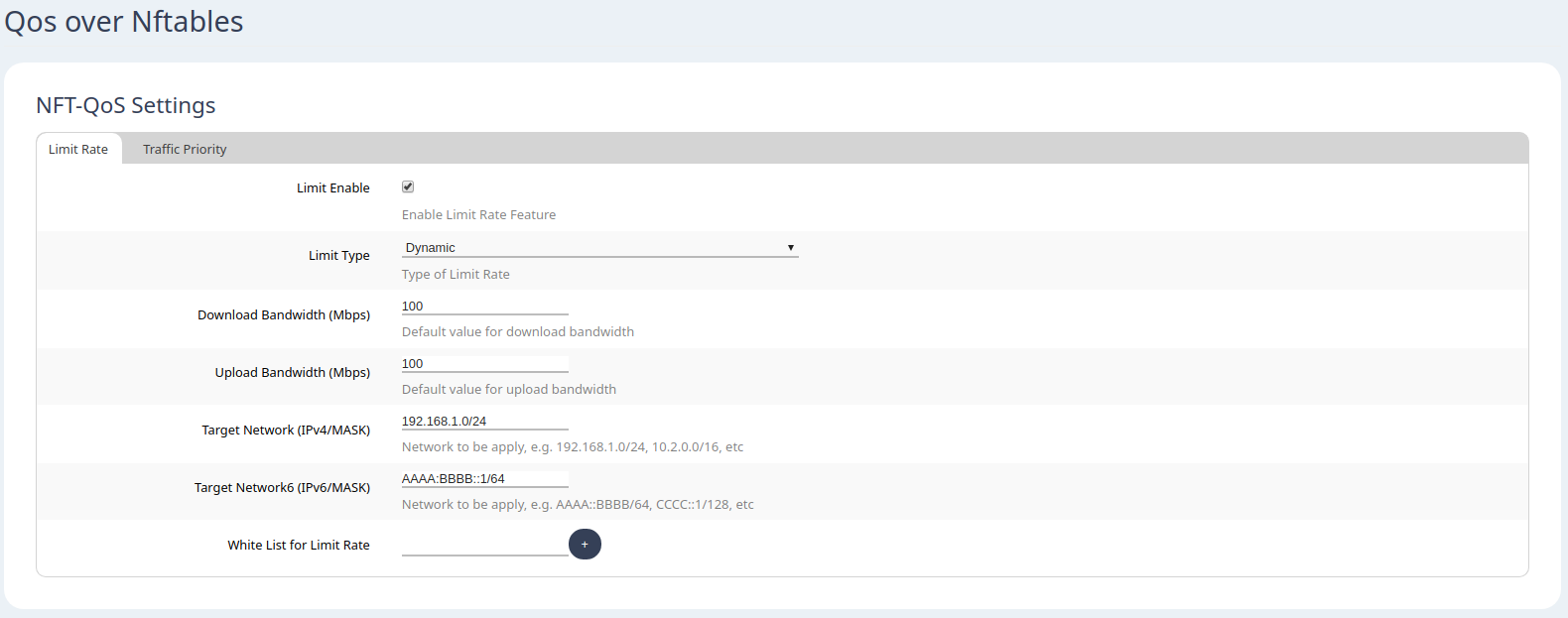

  3. 动态限速

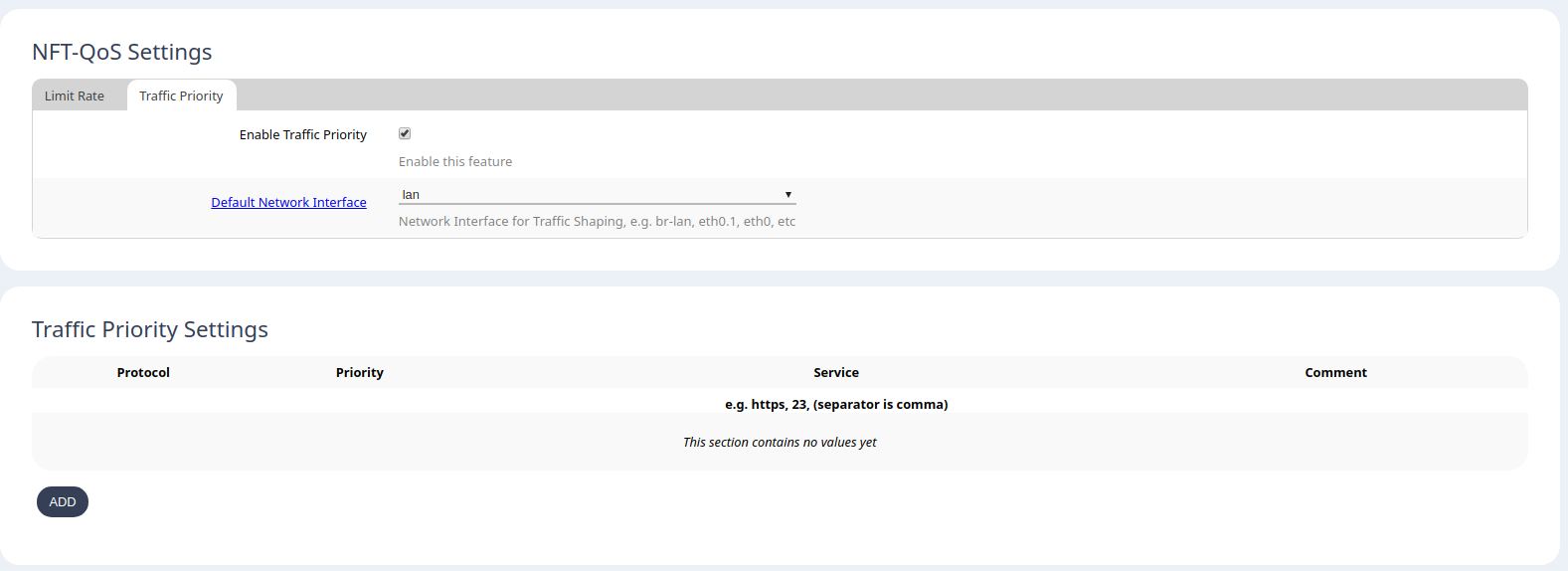

  4. 流量优先级

下面是一個完整的脚本

#加载模块：

insmod xt_IPID
insmod cls_u32
insmod cls_fw
insmod sch_htb
insmod sch_sfq
insmod sch_prio

#启用IMQ虚拟网卡
ip link set imq0 up
ip link set imq1 up

#删除旧队列
tc qdisc del dev imq0 root
tc qdisc del dev imq1 root

#上传设置
#增加根队列，未标记数据默认走26
tc qdisc add dev imq0 root handle 1: htb default 26

#增加总流量规则
tc class add dev imq0 parent 1: classid 1:1 htb rate 350kbit

#增加子类
tc class add dev imq0 parent 1:1 classid 1:20 htb rate 80kbit ceil 250kbit prio 0
tc class add dev imq0 parent 1:1 classid 1:21 htb rate 80kbit ceil 250kbit prio 1
tc class add dev imq0 parent 1:1 classid 1:22 htb rate 80kbit ceil 250kbit prio 2
tc class add dev imq0 parent 1:1 classid 1:23 htb rate 80kbit ceil 250kbit prio 3
tc class add dev imq0 parent 1:1 classid 1:24 htb rate 80kbit ceil 250kbit prio 4
tc class add dev imq0 parent 1:1 classid 1:25 htb rate 50kbit ceil 250kbit prio 5
tc class add dev imq0 parent 1:1 classid 1:26 htb rate 50kbit ceil 150kbit prio 6
tc class add dev imq0 parent 1:1 classid 1:27 htb rate 50kbit ceil 100kbit prio 7

#为子类添加SFQ公平队列,每10秒重置
tc qdisc add dev imq0 parent 1:20 handle 20: sfq perturb 10
tc qdisc add dev imq0 parent 1:21 handle 21: sfq perturb 10
tc qdisc add dev imq0 parent 1:22 handle 22: sfq perturb 10
tc qdisc add dev imq0 parent 1:23 handle 23: sfq perturb 10
tc qdisc add dev imq0 parent 1:24 handle 24: sfq perturb 10
tc qdisc add dev imq0 parent 1:25 handle 25: sfq perturb 10
tc qdisc add dev imq0 parent 1:26 handle 26: sfq perturb 10
tc qdisc add dev imq0 parent 1:27 handle 27: sfq perturb 10

#添加过滤规则配合Iptables Mark标记
#tc filter add dev imq0 parent 1:0 protocol ip u32 match ip sport 22 0xffff flowid 1:10

#使用U32标记数据，下面使用Iptables mark，容易。
tc filter add dev imq0 parent 1:0 prio 0 protocol ip handle 20 fw flowid 1:20
tc filter add dev imq0 parent 1:0 prio 0 protocol ip handle 21 fw flowid 1:21
tc filter add dev imq0 parent 1:0 prio 0 protocol ip handle 22 fw flowid 1:22
tc filter add dev imq0 parent 1:0 prio 0 protocol ip handle 23 fw flowid 1:23
tc filter add dev imq0 parent 1:0 prio 0 protocol ip handle 24 fw flowid 1:24
tc filter add dev imq0 parent 1:0 prio 0 protocol ip handle 25 fw flowid 1:25
tc filter add dev imq0 parent 1:0 prio 0 protocol ip handle 26 fw flowid 1:26
tc filter add dev imq0 parent 1:0 prio 0 protocol ip handle 27 fw flowid 1:27

#上传数据转入特定链
iptables -t mangle -N MYSHAPER-OUT #新建链 MYSHAPER-OUT
iptables -t mangle -A POSTROUTING -o pppoe-wan -j MYSHAPER-OUT
iptables -t mangle -A MYSHAPER-OUT -j IMQ --todev 0

#为特定数据打上标记配合之前过滤规则
#iptables -t mangle -I MYSHAPER-OUT -s 192.168.1.16 -j MARK --set-mark 27

#限制特定IP上传速度
#iptables -t mangle -I MYSHAPER-OUT -s 192.168.1.16 -j RETURN
iptables -t mangle -A MYSHAPER-OUT -p tcp --tcp-flags SYN,RST,ACK SYN -j MARK --set-mark 20

#提高HTTP连接速度
iptables -t mangle -A MYSHAPER-OUT -p tcp --tcp-flags SYN,RST,ACK SYN -j RETURN
iptables -t mangle -A MYSHAPER-OUT -p udp --dport 53 -j MARK --set-mark 20

#DNS查询
iptables -t mangle -A MYSHAPER-OUT -p udp --dport 53 -j RETURN
iptables -t mangle -A MYSHAPER-OUT -p icmp -j MARK --set-mark 21

#ICMP数据
iptables -t mangle -A MYSHAPER-OUT -p icmp -j RETURN
iptables -t mangle -A MYSHAPER-OUT -p tcp -m length --length :64 -j MARK --set-mark 21

#小数据包
iptables -t mangle -A MYSHAPER-OUT -p tcp -m length --length :64 -j RETURN
iptables -t mangle -A MYSHAPER-OUT -p tcp --dport 22 -j MARK --set-mark 22

#SSH连接
iptables -t mangle -A MYSHAPER-OUT -p tcp --dport 22 -j RETURN
iptables -t mangle -A MYSHAPER-OUT -p udp --dport 1194 -j MARK --set-mark 22

#VPN连接
iptables -t mangle -A MYSHAPER-OUT -p udp --dport 1194 -j RETURN
iptables -t mangle -A MYSHAPER-OUT -p tcp --dport 80 -j MARK --set-mark 23

#HTTP连接
iptables -t mangle -A MYSHAPER-OUT -p tcp --dport 80 -j RETURN
iptables -t mangle -A MYSHAPER-OUT -p tcp --dport 443 -j MARK --set-mark 24

#HTTPS连接
iptables -t mangle -A MYSHAPER-OUT -p tcp --dport 443 -j RETURN
#上传设置完成

#下载设置
#增加根队列，未标记数据默认走24
tc qdisc add dev imq1 handle 1: root htb default 24
tc class add dev imq1 parent 1: classid 1:1 htb rate 3500kbit

#添加子类
tc class add dev imq1 parent 1:1 classid 1:20 htb rate 1000kbit ceil 1500kbit prio 0
tc class add dev imq1 parent 1:1 classid 1:21 htb rate 1500kbit ceil 2500kbit prio 1
tc class add dev imq1 parent 1:1 classid 1:22 htb rate 2000kbit ceil 3500kbit prio 2
tc class add dev imq1 parent 1:1 classid 1:23 htb rate 1000kbit ceil 1500kbit prio 3
tc class add dev imq1 parent 1:1 classid 1:24 htb rate 1000kbit ceil 1500kbit prio 4

#为子类添加SFQ公平队列
tc qdisc add dev imq1 parent 1:20 handle 20: sfq perturb 10
tc qdisc add dev imq1 parent 1:21 handle 21: sfq perturb 10
tc qdisc add dev imq1 parent 1:22 handle 22: sfq perturb 10
tc qdisc add dev imq1 parent 1:23 handle 23: sfq perturb 10
tc qdisc add dev imq1 parent 1:24 handle 24: sfq perturb 10

#过滤规则
tc filter add dev imq1 parent 1:0 prio 0 protocol ip handle 20 fw flowid 1:20
tc filter add dev imq1 parent 1:0 prio 0 protocol ip handle 21 fw flowid 1:21
tc filter add dev imq1 parent 1:0 prio 0 protocol ip handle 22 fw flowid 1:22
tc filter add dev imq1 parent 1:0 prio 0 protocol ip handle 23 fw flowid 1:23
tc filter add dev imq1 parent 1:0 prio 0 protocol ip handle 24 fw flowid 1:24

#下载数据转入特定链
iptables -t mangle -N MYSHAPER-IN
iptables -t mangle -A PREROUTING -i pppoe-wan -j MYSHAPER-IN
iptables -t mangle -A MYSHAPER-IN -j IMQ --todev 1

#分类标记数据
#iptables -t mangle -A MYSHAPER-IN -d 192.168.1.16 -j MARK --set-mark 23

#限制特定IP下载速度
#iptables -t mangle -A MYSHAPER-IN -d 192.168.1.16 -j RETURN
iptables -t mangle -A MYSHAPER-IN -p tcp -m length --length :64 -j MARK --set-mark 20

#小数据优先
iptables -t mangle -A MYSHAPER-IN -p tcp -m length --length :64 -j RETURN
iptables -t mangle -A MYSHAPER-IN -p icmp -j MARK --set-mark 20

#ICMP数据
iptables -t mangle -A MYSHAPER-IN -p icmp -j RETURN
iptables -t mangle -A MYSHAPER-IN -p tcp --sport 22 -j MARK --set-mark 21

#SSH连接
iptables -t mangle -A MYSHAPER-IN -p tcp --sport 22 -j RETURN
iptables -t mangle -A MYSHAPER-IN -p udp --sport 1194 -j MARK --set-mark 21

#VPN连接
iptables -t mangle -A MYSHAPER-IN -p udp --sport 1194 -j RETURN
iptables -t mangle -A MYSHAPER-IN -p tcp --sport 443 -j MARK --set-mark 22

#HTTPS连接
iptables -t mangle -A MYSHAPER-IN -p tcp --sport 443 -j RETURN
iptables -t mangle -A MYSHAPER-IN -p tcp --sport 80 -j MARK --set-mark 22

#HTTP连接
iptables -t mangle -A MYSHAPER-IN -p tcp --sport 80 -j RETURN
iptables -t mangle -A MYSHAPER-IN -p tcp --sport 0:1024 -j MARK --set-mark 23

#系统服务端口连接
iptables -t mangle -A MYSHAPER-IN -p tcp --sport 0:1024 -j RETURN
