OpenWrt导入指定流量到虚拟网卡tun上

OpenWrt指定网卡流量到虚拟网卡tun上，实际用到的策略路由方案操作如下：

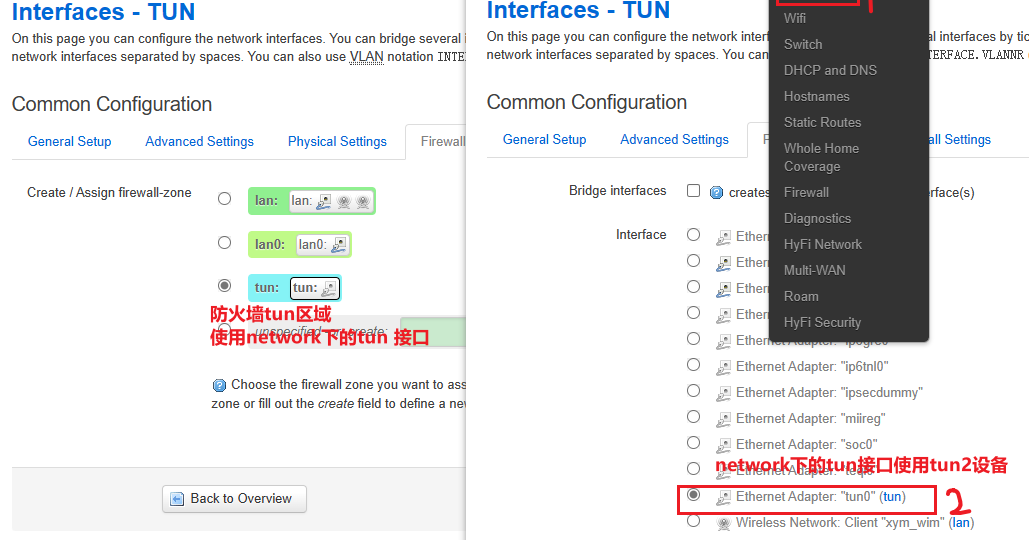

/etc/config/network配置文件新增内容

config interface 'tun'
        option proto 'none'
        option ifname 'tun0'

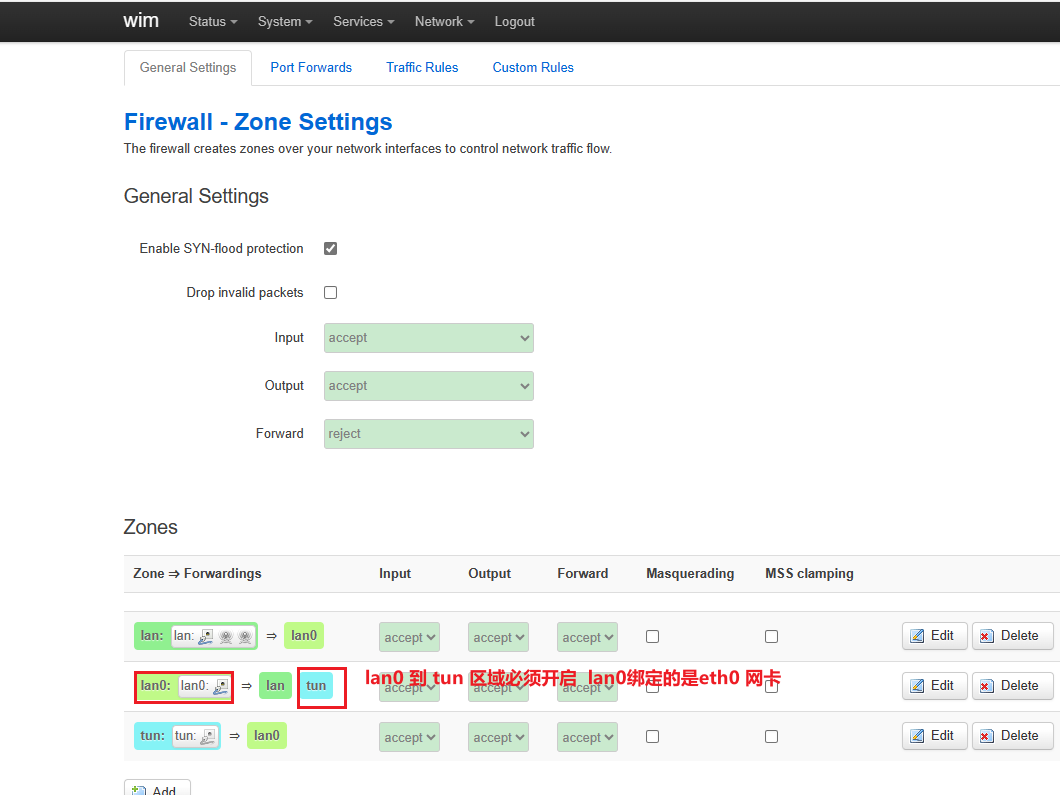

防火墙增加如下：

#新增tun 区域
config zone
        option name 'tun'
        option input 'ACCEPT'
        option output 'ACCEPT'
        option forward 'ACCEPT'
        option network 'tun'

#新增允许lan0 区域到tun区别的转发功能
config forwarding
        option dest 'tun'
        option src 'lan0'

启动tun0程序，并读取tun0上的数据如下：

#include <string.h>
#include <fcntl.h>
#include <sys/socket.h>
#include <linux/ip.h>
#include <linux/if_tun.h>
#include <arpa/inet.h>
#include <errno.h>
#include <linux/if_ether.h>
#include <linux/if_packet.h>
#include <sys/un.h>
#include <sys/stat.h>
#include <sys/ioctl.h>
#include <netinet/in.h>
#include <unistd.h>
#include <net/if.h>
#include <uv.h>


#include "fr_log.h"


#if !defined(LOG_TAG)
    #define LOG_TAG     "main"
#endif
#include "elog.h"



int tun_create(char* dev,int net_addr)
{
    int           tun_fd;
    struct ifreq  ifr;
    // 打开tun设备
    tun_fd = open("/dev/net/tun", O_RDWR);
    if(0 > tun_fd){
        log_e("open tun file error!");
        return -1;
    }
    // 设置tun设备的标志位IFF_TUN | IFF_NO_PI
    memset(&ifr, 0, sizeof(ifr));
    ifr.ifr_flags = IFF_TUN | IFF_NO_PI;
    strncpy(ifr.ifr_ifrn.ifrn_name, dev, IFNAMSIZ);
    if(0 > ioctl(tun_fd, TUNSETIFF, &ifr)){
        log_e("Failed to set TUN device name:%s",strerror(errno));
        close(tun_fd);
        return -1;
    }

    // 创建socket 原始编程
    int sock = socket(PF_PACKET, SOCK_RAW, htons(ETH_P_ALL));
    if(0 > ioctl(sock, SIOCGIFFLAGS, &ifr)){
        log_e("Failed to bring up socket:%s",strerror(errno));
        close(tun_fd);
        return -1;
    }
    // 设置socket 属性 up
    ifr.ifr_flags |= IFF_UP | IFF_RUNNING | IFF_PROMISC;
    if(0 > ioctl(sock, SIOCSIFFLAGS, &ifr)){
        log_e("Failed to set socket flags:%s",strerror(errno));
        close(tun_fd);
        return -1;
    }

    // 设置tun设备的ip地址
    ifr.ifr_addr.sa_family                                 = AF_INET;
    ((struct sockaddr_in *)&ifr.ifr_addr)->sin_addr.s_addr = net_addr;
    if(0 > ioctl(sock, SIOCSIFADDR, &ifr)){
        log_e("Failed to set socket address:%s",strerror(errno));
        close(tun_fd);
        return -1;
    }
    // 设置tun设备的掩码地址
    ifr.ifr_netmask.sa_family                                 = AF_INET;
    ((struct sockaddr_in *)&ifr.ifr_netmask)->sin_addr.s_addr = inet_addr("255.255.255.0");
    if(0 > ioctl(sock, SIOCSIFNETMASK, &ifr)){
        log_e("Failed to set socket netmask:%s",strerror(errno));
        close(tun_fd);
        return -1;
    }
    // 获取tun设备的index
    if (ioctl(sock, SIOCGIFINDEX, &ifr) < 0){
        log_e("Failed to get socket index:%s",strerror(errno));
        close (tun_fd);
        return -1;
    }


    // 根据index 绑定
    struct sockaddr_ll addr;
    memset (&addr, 0, sizeof (addr));
    addr.sll_family   = AF_PACKET;
    addr.sll_ifindex  = ifr.ifr_ifindex;
    addr.sll_protocol = htons(ETH_P_ALL);
    log_d("addr.sll_ifindex  %d" ,addr.sll_ifindex);
    if (-1 == bind(sock, (struct sockaddr *)&addr, sizeof(addr))){
        log_e("binding socket %d with if %s error: %s",sock, dev, strerror(errno));
        close (tun_fd);
        return -1;
    }

    // 轮询接收socket的数据
    int N_bytes;
    unsigned char msg[8000];
    in_addr ip_addr;
    ip_addr.s_addr = net_addr;
    while(true){
        N_bytes = recv (sock, msg, 8000, 0);
        if (N_bytes > 0){
            log_d("%s sock recv msg len: %3d, msg: ", inet_ntoa(ip_addr), N_bytes);
        }
    }
}


int main(int argc, char *argv[])
{
    fr_log_init();


    char tun_name[ IFNAMSIZ]="tun0" ;
    tun_create(tun_name,inet_addr("10.10.10.1"));
    return 0;
}

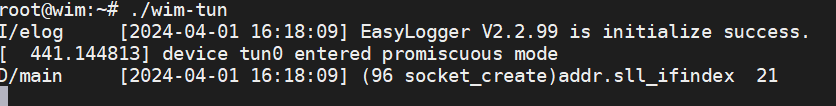

启动该程序

添加识别规则

#源地址为192.168.40.200的udp包 标记为 2
iptables -t mangle -A PREROUTING  -p udp  -s 192.168.40.200 -j MARK --set-mark 2
iptables -t mangle -A PREROUTING  -p udp  -s 192.168.40.200 -j RETURN

添加路由规则

#添加自定义的路由规则，识别为标签为2的流量 使用路由表 201
ip rule add fwmark 2 table 201

#给路由表20 添加默认的路由规则，默认路由表201的 流量走 tun0 口出
ip route add default dev tun0 table 201

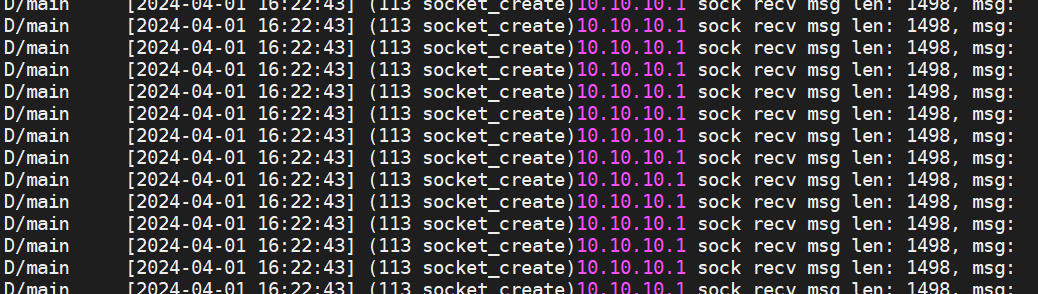

设置好就会看到下面的结果

高级进阶

重新定义路由表编号

上面第5步提到，导入fwmark 标记为2的流量到路由表201 ，我们可以给这个编号201起个名字如下：

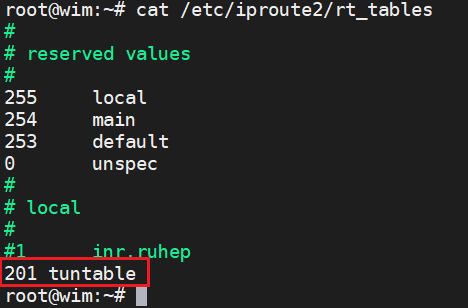

图中说明：给路由表201起的名字为 tuntable，

注意：第一次可以使用echo "201 tuntable" >> /etc/iproute2/rt_tables命令直接增加该条目。

那么上面的第5步就可以改为下面命令：
```
#添加自定义的路由规则，识别为标签为2的流量 使用路由表 tuntable
ip rule add fwmark 2 table tuntable

#给路由表201 即 tuntable 添加默认的路由规则，默认路由表tuntable的 流量走 tun0 口出
ip route add default dev tun0 table tuntable
```

重新定义iptable链

上面第4步提到直接修改mangle表的PREROUTING链，新增MARK的规则，这里可以自定义一条链，在我们自定义的链上操作：

iptables -t mangle -N mymark  #在mangle上 新建链  mymark
iptables -t mangle -A PREROUTING -j mymark  # 先把mangle表上的PREROUTING链上流量导入到mymark链上

#对刚才自定义的mymark链，进行流量识别并，打标为2
iptables -t mangle -A mymark -p udp  -s 192.168.40.200 -j MARK --set-mark 2

紧接着我们可以使用自定义的路由规则把这个打标的流量导入到tun上

#添加自定义的路由规则，识别为标签为2的流量 使用路由表 tuntable
ip rule add fwmark 2 table tuntable

#给路由表201 即tuntable 添加默认的路由规则，默认路由表tuntable的 流量走 tun0 口出
ip route add default dev tun0 table tuntable

常用的调试手段

查看表mangle上的流量
```
iptables -t mangle -L -n -v
```

查看路由表里面的路由规则

ip route show table 201 #或者
ip route show table tuntable

查看路由rule
```
ip rule list
```
删除静态路由
```
route del -net 192.168.40.0/24
```

删除路由规则

#ip rule show  先用该命令查看 然后执行下面的命令， num就是第几号的意思
ip rule delete num

删除防火墙链的规则

iptables -t mangle -D PREROUTING 1  #1 代表第一条规则

刷新路由表
```
ip route flush cache
```

修改内核参数

sysctl -w net.ipv4.conf.eth0.rp_filter=0
sysctl -w net.ipv4.all.arp_ignore=1
sysctl -w net.ipv4.conf.all.arp_announce=2
sysctl -w net.ipv4.ip_forward=1

shell 创建tun的方式

注意：该方式创建的tun 无法使用上面方式把流量导入到该tun上，不知为啥。这里列出只是作下记录笔记

ip tuntap add dev tun0 mod tun
ip link set tun0 up
ip addr add 10.10.10.1/24 dev tun0


#删除
ip tuntap del dev tun0 mod tun
